Vulcão motor
Especificações do produto
| Marca: | Vulcão Electric | Número do modelo: | VOL-WSRS60 12S | Tipo: | Motor sem moldura |
| DE do estator: | 57.8mm | ID do estator: | 30.5mm | Largura do dente | 5.5mm |
| Número de slots: | 12 | Poloneses: | 8/10 | Multi fios: | 1pp/2pp/4pp |
| Poder: | 150W~600W | Velocidade: | 500~5000rpm | Arame: | 100% cobre |
| Classe de isolamento: | F | Certificado: | / |
Descrição do produto
Com Vulcão, você é especialista em motor PMDC.
VOL-WSRS60 12S: opcional 1pp, 2pp., 4pp… fios para enrolamento de acordo com diferentes requisitos de aplicação. Capaz de fazer ODM se necessário
Em motores elétricos, o estator fornece o campo magnético rotativo que aciona a armadura rotativa; em geradores, o estator converte o campo magnético rotativo em corrente elétrica. Em dispositivos de energia fluida, o estator direciona o fluxo de fluido para dentro ou para fora da parte rotativa do sistema.
Insistimos que a qualidade e a honestidade vêm em primeiro lugar. Sinta-se à vontade para entrar em contato com nossa equipe em info@volcanomotors.com para qualquer suporte técnico.
Exibição de vários fios
Construção de motores
O motor CC sem escova também tem o estator e o rotor iguais aos do motor CC comum, mas cancela os pincéis. O estator utilizado em chapa de aço silício e o rotor fabricado por ímã permanente. Pode ser 2 pólos para 8 postes como você deseja. Diferente com o motor dc de escovas, a comutação do motor BLDC é controlada eletronicamente. Usaremos os sensores hall para fazer isso. Também pode usar o codificador magnético.
Especificações
| Número do modelo | WSRS60 12S |
| Diâmetro externo do estator | 57.8mm |
| Diâmetro interno do estator | 30.5mm |
| Largura do dente | 5.5mm |
| Número de vagas | 12 |
| Poloneses | 8 postes ou 10 postes |
| Multifilamentos | 1pp ou 2pp ou 4pp |
| Poder | 150W~600W |
| Velocidade | 500 ~ 5000 RPM |

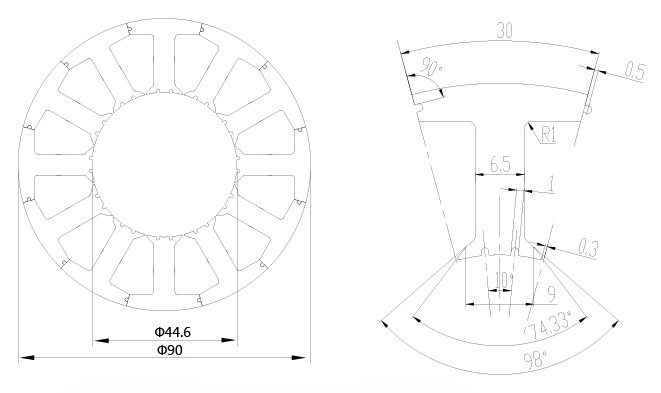

Imagens detalhadas
Lista de estator e rotor de enrolamento
| Tipo | Diâmetro externo do estator | Diâmetro interno do estator | Largura do dente | Número de vagas | Poloneses | Multifilamentos | Poder | Velocidade |
| mm | mm | mm | pp. | c | rpm | |||
| VOL-WSRS120 | 119 | 80 | 10 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-2000 | 500-5000 |
| VOL-WSRS250 | 215.2 | 136.2 | 16 | 18 | 12 ou 24 ou 36 | 1 ou 2 ou 6 | 2000-60000 | 500-5000 |
| VOL-WSRS220 | 200 | 120.1 | 19 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 2000-30000 | 500-5000 |
| VOL-WSRS180 | 167.2 | 110 | 15 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 1000-15000 | 500-5000 |
| VOL-WSRS130M | 122 | 80 | 12.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-3000 | 500-5000 |
| VOL-WSRS130 S | 122 | 80 | 11.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-3000 | 500-5000 |
| VOL-WSRS100 | 90 | 44.6 | 6.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-2000 | 500-6000 |
| VOL-WSRS80 9S | 76.4 | 44.6 | 7.2 | 9 | 6 | 1 ou 3 | 200-1000 | 500-6000 |
| VOL-WSRS80 12S | 77 | 40.5 | 7.2 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 200-1000 | 500-5000 |
| VOL-WSRS-60 9S | 56.1 | 29.7 | 6 | 9 | 6 | 1 ou 3 | 150-600 | 500-6000 |
| VOL-WSRS-60 12S | 57.8 | 30.5 | 5.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 150-600 | 500-5000 |
Vantagens dos motores DC escovados
- Reduzir a corrente parasita
- Menor ruído
- Resfria o núcleo do estator
- Reduz a perda de histerese
- Maior enchimento de bobina alcançável. Nós podemos controlar 90% para alta tensão, enquanto 80% para baixa tensão
- Várias ferramentas de estampagem disponíveis para salvar o design inicial
- Grande economia de material em comparação com um estator de peça única
- Vários tipos de ímã
- Melhores propriedades magnéticas, baixa taxa de desmagnetização, e alta consistência magnética
- Anel magnético multipolar: mais estável & fluxo magnético mais forte para diminuir o espaço do motor e melhorar o desempenho e diminuir o espaçador
Experiências projetadas para enrolamento de estator e rotor
Para motores DC personalizados, entre em contato com nosso técnico. Ordinário, precisamos saber as seguintes informações para obter uma proposta profissional:
- Escovado ou sem escovaPreferência do cliente
- Potência de saída (C) Potência/watts/torque avaliado em velocidade de carga total
- Tensão (V) ou seja, 12 V CC …….. 220v e
- Velocidade do motor (RPM) Rotações por minuto do eixo em plena carga Tensão
- Aplicativopor exemplo. tração, ar condicionado, etc..
- Obrigação A maioria dos motores são classificados como contínuos. Algumas aplicações, entretanto, podem usar motores projetados para serviço intermitente
- Configuração/Quadro Nossos produtos estão de acordo com o padrão IEC, também podemos personalizar o flange e o eixo de acordo com o desenho do cliente
- Função do controlador por exemplo. avançar/retroceder, velocidade variável, perfil de aceleração, etc..
