Moteur Volcan
Spécifications du produit
| Nom de la marque: | Volcan Électrique | Numéro de modèle: | BLDC0.157-47 | Taper: | Moteurs PMSM |
| Puissance de sortie: | 50W-160W | Tension: | 70À DC | Plage de vitesse: | 5000 RPM |
| Contrôleur: | Personnalisé, Facultatif | Freinage: | Facultatif | Classe d'isolation: | Classe B/F/H |
| Enceinte: | IP44 / IP54 | Poteaux: | 4P., 6P., 8P… | Fil: | 100% cuivre |
| Logement: | Cadres en aluminium/cadres en fonte | Efficacité: | Haute efficacité | ||
| Devoir: | S1 (continu) | Lieu d'origine: | Zhejiang, Chine (Continent) | Standard: | OEM, customized PMSM motors |
| Application: | Textile machinery, packing machine, automatic conveyor belt etc. | ||||
L'une des exigences ci-dessous, vous devez choisir des moteurs à aimant permanent raisonnables.
- Application à vitesse variable
- Exiger un couple de démarrage élevé
- Application basse/haute vitesse
- Minimiser les exigences en matière de taille de moteur
- Vitesse personnalisée, travailler à n'importe quelle vitesse définie, ( la vitesse nominale du moteur à courant alternatif est limitée, 2 pôles-3000RPM, 4 pôles -1500RPM @50HZ, 2 pôles-3600RPM, 4 pôles -1800RPM @60HZ)
- Alimenté par batterie requis
Description du produit
PMSM motor structure as following:
The rotor is made by sintered neodymium Magnet halbach ring, the magnetic force is almost 3 times of bond magnet rotor. The magnetic density is stronger, and it can reduce the coils of stator.
This PMSM motor’s benefits:
- Minimized Motor size. (Smaller than conventional motors)
- Start faster
- Minimize the copper loss
- Efficacité supérieure
This customized PMSM Motor is designed to apply to servo applications, with low cogging torque; it can be used in the applications which use brushless DC motors. what’s more, High precision servo application can be realized with the encoder.

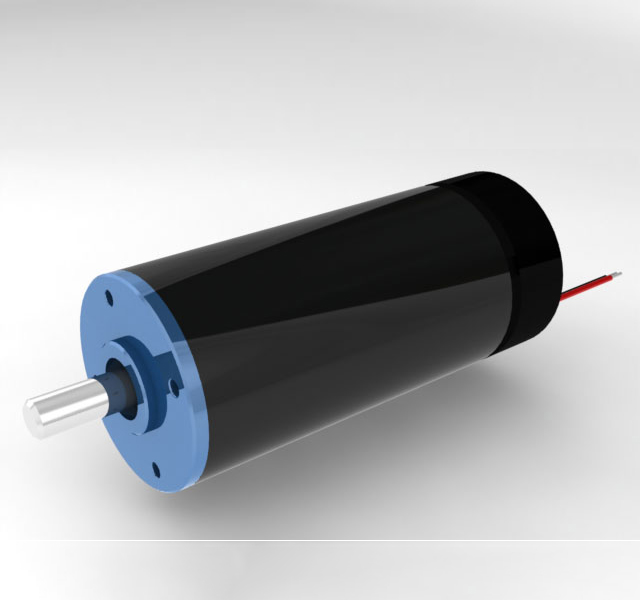

This customized PMSM Motor size is small, the diameter is D52mm and the length 100mm adjustable, and it depends on the motor power.
This customized PMSM Motor is used in bobbin winder automatic system; this motor is replacing the conventional electric motors. The efficiency of the PMSM motors are increased almost 8%-15%. And because of 10 poles systems, the motor starting is much faster on the line. We designed three various PMSM motors by customers demands. For more specifications on this leading motors, please contact our technical team by email info@volcanomotors.com
Basic Parameter of the quantum series PMSM motors
| Motor Model | PMSM-42 | PMSM-52 | PMSM-62 |
| Supply Voltage-Un | 12V,24V,36V,48V,60V,72V,110V,220V,380V | ||
| Insulation Voltage | 8xUn, during time>3 Sec | ||
| Classe d'isolation | F | ||
| Efficacité | 90% | 90% | 92% |
| Vitesse | 3000~12000RPM | ||
| Running Torque | 0.03~0.26NM | 0.05~0.3NM | 0.15~0.3NM |
| Power Output | 30~80W | 50~180W | 150~350W |
| IP Standard | IP44 (PI 68 Facultatif) | ||
| Life Expectancy | 3 Years continous Pperation | ||
| Température ambiante | -15℃~40℃ Continous Operation | ||
Avantages des moteurs CC sans balais
- Entretien réduit et durée de vie plus longue- pas d'érosion des balais et des collecteurs
- Moins de bruit - l'élimination du contact avec la brosse
- Rapport puissance/poids plus élevé
- Efficacité supérieure ( en général supérieur à 90%)
- Élévation de température plus faible - dissipation thermique plus efficace grâce à la construction du bobinage
- Réduction des EMI
Moteurs personnalisés
Pour moteurs personnalisés, veuillez contacter notre technicien, Ordinaire, nous devons connaître les informations suivantes pour obtenir une proposition professionnelle:
- Brossé ou sans balais: Préférence du client
- Puissance de sortie (W): Puissance/watts/couple nominal à pleine charge
- Tension (V): c'est-à-dire 12 V CC …….. 450V et
- Vitesse du moteur (RPM): Tours par minute de l'arbre à pleine charge Tension
- Application: par exemple. traction, climatisation, etc..
- Devoir: La plupart des moteurs sont évalués en continu. Certaines applications peuvent cependant utiliser des moteurs conçus pour un service intermittent.
- Configuration/Cadre: Nos produits sont conformes à la norme CEI, nous pouvons également personnaliser la bride et l'arbre selon le dessin du client
- Fonction du contrôleur: par exemple. avant/arrière, vitesse variable, profil d'accélération, etc..
