Moteur Volcan
Spécifications du produit
| Nom de la marque: | Volcan Électrique | Numéro de modèle: | VOL-WSRS130S | Taper: | Moteur CC sans balais |

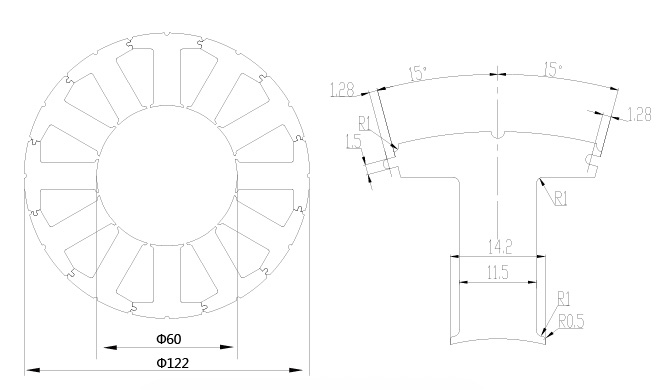

| Diamètre extérieur du stator: | 122mm | ID du stator: | 80mm | Largeur des dents: | 11.5mm |
| Nombre d'emplacements: | 12 | Poteaux: | 8 poteaux ou 10 poteaux | Multi brins: | 1pp, 2pp, 4pp |
| Pouvoir: | 375W~3000W | Vitesse: | 500~5000RPM | Fil: | 100% Bobine de cuivre |
| Classe d'isolation: | Classe F | Attestation: | CE, UL, ROHS | Standard: | CEI ou personnalisé |
| Application: | servomoteur, robotique, véhicule électrique, conception de moteur sans balais | ||||
Description du produit
Possibilité de réaliser des prototypes par découpe laser ou EDM, la machine de découpe laser garantit la fabrication d'échantillons d'acier au silicium sous peu, se référer à https://youtu.be/pBdh2_Pz5FU
Notre R&Équipe D de contrôleur/pilote/VFD R&D pour faire le design & développement & ligne de production pour fabriquer du PCBA, couples de lignes d'emballage entièrement automatiques pour fabriquer du SMT.
Concernant l'article de VOL-WSRS130S, l'ingénieur utilise toujours ce type pour assembler le moteur lors de la conception du moteur. Le stator est conçu par un moule à une seule dent, adapté à la production de masse avec livraison à temps.
Dans un moteur électrique, le stator fournit un champ magnétique tournant qui entraîne l'induit rotatif; dans un générateur, le stator convertit le champ magnétique tournant en courant électrique. Dans les appareils alimentés par fluide, le stator guide le flux de fluide vers ou depuis la partie rotative du système.
Quant au bobinage de la bobine, nous utilisons toujours la machine automatique pour terminer la partie finale d'enroulement. Nous pourrions faire la conception et les détails selon votre demande, et nous les faisons toujours mieux, surtout. pour ce mode spécial VOL-WSRS 130S.
N'hésitez pas à contacter notre équipe à info@volcanomotors.com pour toute assistance technique.
Affichage multi-brins
Construction de moteurs
Le moteur à courant continu sans balais a également le stator et le rotor identiques à ceux du moteur à courant continu commun., mais ça annule les pinceaux. Le stator utilisé en tôle d'acier au silicium et le rotor sont fabriqués à partir d'un aimant permanent. Cela peut être 2 poteaux à 8 des bâtons comme vous le souhaitez. Différent avec le moteur à courant continu des brosses, la commutation du moteur BLDC est contrôlée électroniquement. Nous utiliserons les capteurs à effet Hall pour le faire. Peut également utiliser l'encodeur magnétique.
Caractéristiques
| Numéro de modèle | WSRS130S |
| Diamètre extérieur du stator | 122mm |
| Diamètre intérieur du stator | 80mm |
| Largeur des dents | 11.5mm |
| Nombre d'emplacements | 12 |
| Poteaux | 8 poteaux ou 10 poteaux |
| Multi-brins | 1pp ou 2pp ou 4pp |
| Pouvoir | 375W ~ 3000W |
| Vitesse | 500~5000RPM |
Images détaillées
Liste des stators et rotors d'enroulement
| Taper | Diamètre extérieur du stator | Diamètre intérieur du stator | Largeur des dents | Nombre d'emplacements | Poteaux | Multi-brins | Pouvoir | Vitesse |
| mm | mm | mm | pp | w | tr/min | |||
| VOL-WSRS120 | 119 | 80 | 10 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-2000 | 500-5000 |
| VOL-WSRS250 | 215.2 | 136.2 | 16 | 18 | 12 ou 24 ou 36 | 1 ou 2 ou 6 | 2000-60000 | 500-5000 |
| VOL-WSRS220 | 200 | 120.1 | 19 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 2000-30000 | 500-5000 |
| VOL-WSRS180 | 167.2 | 110 | 15 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 1000-15000 | 500-5000 |
| VOL-WSRS130M | 122 | 80 | 12.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-3000 | 500-5000 |
| VOL-WSRS130S | 122 | 80 | 11.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-3000 | 500-5000 |
| VOL-WSRS100 | 90 | 44.6 | 6.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 375-2000 | 500-6000 |
| VOL-WSRS80 9S | 76.4 | 44.6 | 7.2 | 9 | 6 | 1 ou 3 | 200-1000 | 500-6000 |
| VOL-WSRS80 12S | 77 | 40.5 | 7.2 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 200-1000 | 500-5000 |
| VOL-WSRS-60 9S | 56.1 | 29.7 | 6 | 9 | 6 | 1 ou 3 | 150-600 | 500-6000 |
| VOL-WSRS-60 12S | 57.8 | 30.5 | 5.5 | 12 | 8 ou 10 | 1 ou 2 ou 4 | 150-600 | 500-5000 |
Avantages des moteurs à courant continu à balais
- Réduire les courants de Foucault
- Moins de bruit
- Refroidit le noyau du stator
- Réduit la perte d’hystérésis
- Un remplissage de bobine plus élevé est possible. Nous pouvons contrôler 90% pour haute tension, alors que 80% pour basse tension
- Divers outils d'estampage disponibles pour enregistrer la conception initiale
- Grandes économies de matière par rapport au stator monobloc
- Diverses qualités d'aimant
- De meilleures propriétés magnétiques, faible taux de démagnétisation, et haute consistance magnétique
- Aimant annulaire multipolaire: plus stable & Flux magnétique plus fort pour réduire l'espace moteur et améliorer les performances et réduire l'espacement
Expériences conçues pour le stator et le rotor de bobinage
Pour moteurs à courant continu personnalisés, veuillez contacter notre technicien. Ordinaire, nous devons connaître les informations suivantes pour obtenir une proposition professionnelle:
- Brossé ou sans balaisPréférence du client
- Puissance de sortie (W) Puissance/watts/couple nominal à pleine charge
- Tension (V) c'est-à-dire 12 V CC …….. 220v et
- Vitesse du moteur (RPM) Tours par minute de l'arbre à pleine charge Tension
- Applicationpar exemple. traction, climatisation, etc..
- Devoir La plupart des moteurs sont évalués en continu. Certaines applications peuvent cependant utiliser des moteurs conçus pour un service intermittent.
- Configuration/Cadre Nos produits sont conformes à la norme CEI, nous pouvons également personnaliser la bride et l'arbre selon le dessin du client
- Fonction du contrôleur par exemple. avant/arrière, vitesse variable, profil d'accélération, etc..
