موتور آتشفشانی
مشخصات محصول
| نام تجاری: | آتشفشان الکتریک | شماره مدل: | BLDC0.25-62 | تایپ کنید: | موتور مگنت دائمی |
| توان خروجی: | 150W-350W | ولتاژ: | 12VDC,24VDC,36VDC,48VDC,70VDC… ولتاژ پایین | محدوده سرعت: | 3000-10000 دور در دقیقه |
| کنترل کننده: | سفارشی, اختیاری | ترمز: | اختیاری | کلاس عایق: | کلاس F |
| محوطه: | IP44/IP54/IP68… | لهستانی ها: | 4پ, 6پ, 8پ,10پ… | سیم: | 100% مس |
| مسکن: | آلومینیوم | کارایی: | over 90% | ||
| وظیفه: | S1 (مستمر) | محل مبدا: | ژجیانگ, چین (سرزمین اصلی) | استاندارد: | OEM |
| برنامه: | Textile machinery, packing machine, automatic conveyor belt. Medical machine etc. | ||||
Any one of the below requirements, you have to choose a reasonable permanent magnet motors.
- Variable speed application
- Require High Start Torque
- Low /High speed application
- Minimize Motor size demands
- Customized Speed, work at any defined speed, ( the rated speed of AC motor is limited, 2 poles-3000RPM, 4 poles -1500RPM @50HZ, 2 poles-3600RPM, 4 poles -1800RPM @60HZ)
- Battery driven required
توضیحات محصول
PMSM motor structure as following:
The rotor is made by sintered neodymium Magnet halbach ring, the magnetic force is almost 3 times of bond magnet rotor. The magnetic density is stronger, and it can reduce the coils of stator.
Hence, you can get the following benefits with this Low voltage Permanent magnet Motor.
- Minimized Motor size. ( smaller than conventional motors), achieve high output power in small motor frame
- Start –stop faster
- Minimize the copper loss
- Premium efficiency, ≈90%
- Can be equipped with the encoder to achieve servo control
- Economic benefits, high cost-effective
This Low voltage Permanent magnet Motor, by customer’s requirements, the input voltage can be adjusted at defined voltage, whatever the low voltage or high voltage, thus require for a proper offer, please inform us your available voltage, then we can offer accordingly.

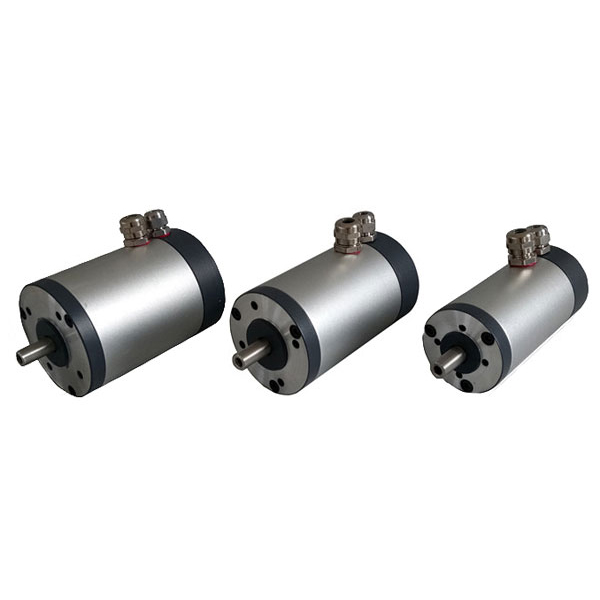

In Volcano Electric, we have three main mechanical specifications on this quantum series permanent magnet motors, the diameter is 42mm / 52mm/ 62mm, our engineer will advice a proper one by your various application. With low cogging torque, it can be used in the applications which use brushless DC motors. what’s more, High precision servo application can be realized with the encoder.
This Low voltage Permanent magnet Motor can be used in bobbin winder automatic system, Double twisting machine, looms machine, packing machine, and automatic conveyor belt. Medical machine etc. The motor is replacing the conventional AC Induction motor. The efficiency of the Low voltage Permanent magnet Motors are increased almost 8%-15%. And because of 10 poles systems, the motor starting is much faster on the line. For more specifications on this leading motors, please contact our technical team by email info@volcanomotors.com
Basic Parameter of the quantum series PMSM motors
| Motor Model | PMSM-42 | PMSM-52 | PMSM-62 |
| Supply Voltage-Un | 12V,24V,36V,48V,60V,72V,110V,220V,380V | ||
| Insulation Voltage | 8xUn, during time>3 Sec | ||
| کلاس عایق | F | ||
| کارایی | 90% | 90% | 92% |
| سرعت | 3000~12000RPM | ||
| Running Torque | 0.03~0.26NM | 0.05~0.3NM | 0.15~0.3NM |
| Power Output | 30~80W | 50~180W | 150~350W |
| IP Standard | IP44 (IP 68 اختیاری) | ||
| Life Expectancy | 3 Years continous Pperation | ||
| Ambient Temperature | -15℃~40℃ Continous Operation | ||
مزایای موتورهای DC بدون جاروبک
- Lower maintenance and longer lifetime- بدون فرسایش برس و کموتاتور
- Lower noise-the elimination of brush contact
- نسبت توان به وزن بالاتر
- راندمان بالاتر ( به طور کلی بالاتر از 90%)
- Lower temperature rise-more efficient heat dissipation due to winding construction
- کاهش EMI
موتورهای سفارشی
برای موتورهای سفارشی, لطفا با تکنسین ما تماس بگیرید, معمولی, برای دریافت پروپوزال حرفه ای باید اطلاعات زیر را بدانیم:
- براش یا Brushless: ترجیح مشتری
- توان خروجی (دبلیو): اسب بخار/وات/گشتاور با سرعت بار کامل
- ولتاژ (V): یعنی 12 ولت DC …….. 450V AC
- سرعت موتور (دور در دقیقه): چرخش در دقیقه شفت در ولتاژ بار کامل
- برنامه: به عنوان مثال. کشش, تهویه هوا, و غیره.
- وظیفه: اکثر موتورها دارای رتبه پیوسته هستند. اما برخی از برنامه ها ممکن است از موتورهایی استفاده کنند که برای کار متناوب طراحی شده اند
- پیکربندی/قاب: محصولات ما مطابق با استاندارد IEC هستند, ما همچنین می توانیم فلنج و شفت را مطابق نقشه مشتری سفارشی کنیم
- عملکرد کنترلر: به عنوان مثال. جلو/عقب, سرعت متغیر, مشخصات شتاب, و غیره.
