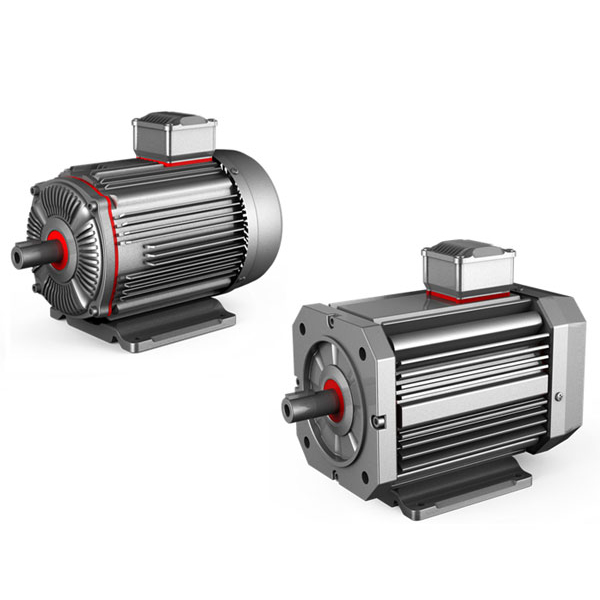

موتورهای سنکرون آهنربای دائم استاندارد IEC/NEMA

مشخصات محصول

نام تجاری:	آتشفشان الکتریک	شماره مدل:	PMSM 0.7-71	تایپ کنید:	موتورهای PMSM
توان خروجی:	0.7KW (0.5HP)	ولتاژ:	180در دی سی, 230/460V/220/380 AC موجود است	محدوده سرعت:	1500 دور در دقیقه, سرعت متغیر
کنترل کننده:	سفارشی, اختیاری	ترمز:	اختیاری	کلاس عایق:	کلاس F/H
محوطه:	سفارشی	لهستانی ها:	4پ, 6پ, 8پ…	سیم:	100% مس
مسکن:	Aluminum Frames/ cast iron frames	کارایی:	IE2, کلاس های کارایی IE3 یا IE4
وظیفه:	S1 (مستمر)	محل مبدا:	ژجیانگ, چین (سرزمین اصلی)	استاندارد:	IEC / هیچ استانداردی وجود ندارد
برنامه:	pulp and paper, lumber, معدن, فولاد, نساجی, غذا, شیمیایی

Any one of the below requirements, you have to choose a reasonable permanent magnet motors.

1. Variable speed application
2. Require High Start Torque
3. Low /High speed application
4. Minimize Motor size demands
5. Customized Speed, work at any defined speed, ( the rated speed of AC motor is limited, 2 poles-3000RPM, 4 poles -1500RPM @50HZ, 2 poles-3600RPM, 4 poles -1800RPM @60HZ)
6. Battery driven required

توضیحات محصول

Permanent Magnet Synchronous Motors or PMSM for short. PMSM is now more and more popular in the industrial applications.

There are several Disadvantages of conventional induction motors.

• Speed control in induction motors is difficult
• At low loads, the power factor drops to very low values
• Efficiency drops at low loads. This is because, the low power factor causes a higher current to be drawn. This results in higher copper losses.
• Poor starting torque. Induction motors have notoriously low starting torque. Hence, they cannot be used for application such as traction and in lifting loads. Slip ring induction motors can be made to produce good starting torque by adding resistors to the rotor windings.

With our Permanent Magnet Synchronous Motors, these disadvantages can be overcome case by case in various applications, the motors can be worked at high efficiency and low maintenance cost.

SOME OF Standard IEC /NEMA Frame MOTORS

These PMSM motors are offered to replace some induction motors in the market. The frame is exactly same with the induction motors, but overcome the disadvantages of induction motors with higher efficiency ( approx. 90%).

IEC MOTOR FRAME SPECIFICATIONS

IEC MOTOR FRAME SPECIFICATIONS
Frame	Rated Power	H	الف	B	L
71	370w-1.5kw	71	112	90	250-270
80	370W-2.2KW	80	125	100	275-300
90	370W-3KW	90	140	125	335-350
100	370W-4.5KW	100	160	140	365-400
112	370W-5.5KW	112	190	140	395-420

NEMA MOTOR FRAME SPECIFICATIONS

NEMA MOTOR FRAME SPECIFICATIONS
Frame	Rated Power	H	الف	B	L
143T	370w-1.5kw	3.5	2.7	2	12.5
145T	370W-2.2KW	3.5	2.7	2.5	13.5
182T	370W-3KW	4.5	3.7	2.25	15.3
184T	370W-4.5KW	4.5	3.7	2.75	16
213T	370W-5.5KW	5.25	4.2	2.75	19

Advantage of PMSM motors

1. Lower maintenance and longer lifetime- بدون فرسایش برس و کموتاتور
2. Lower noise-the elimination of brush contact
3. نسبت توان به وزن بالاتر
4. راندمان بالاتر ( به طور کلی بالاتر از 90%)
5. Lower temperature rise-more efficient heat dissipation due to winding construction
6. کاهش EMI
7. Adopt over 5 pairs magnetic poles design, the ability to start and stop fast.

موتورهای سفارشی

برای موتورهای سفارشی, لطفا با تکنسین ما تماس بگیرید, معمولی, برای دریافت پروپوزال حرفه ای باید اطلاعات زیر را بدانیم:

• براش یا Brushless: ترجیح مشتری
• توان خروجی (دبلیو): اسب بخار/وات/گشتاور با سرعت بار کامل
• ولتاژ (V): یعنی 12 ولت DC …….. 450V AC
• سرعت موتور (دور در دقیقه): چرخش در دقیقه شفت در ولتاژ بار کامل
• برنامه: به عنوان مثال. کشش, تهویه هوا, و غیره.
• وظیفه: اکثر موتورها دارای رتبه پیوسته هستند. اما برخی از برنامه ها ممکن است از موتورهایی استفاده کنند که برای کار متناوب طراحی شده اند
• پیکربندی/قاب: محصولات ما مطابق با استاندارد IEC هستند, ما همچنین می توانیم فلنج و شفت را مطابق نقشه مشتری سفارشی کنیم
• عملکرد کنترلر: به عنوان مثال. جلو/عقب, سرعت متغیر, مشخصات شتاب, و غیره.
