موتور آتشفشانی
مشخصات محصول
| نام تجاری: | آتشفشان الکتریک | شماره مدل: | HSE-PM22H150-160N15-S4X | تایپ کنید: | Brushless DC motor |
| توان خروجی: | 1500دبلیو | ولتاژ DC: | 220VAC | محدوده سرعت: | 1500 دور در دقیقه |
| Control Mode | Potentiometer or RS485/Mobus | ترمز: | اختیاری | کلاس عایق: | کلاس F |
| محوطه: | IP67 | لهستانی ها: | 10پ | سیم: | 100% مس |
| مسکن: | آلومینیوم | کارایی: | IE 5.0 | ||
| وظیفه: | S1 | محل مبدا: | ژجیانگ, چین (سرزمین اصلی) | استاندارد: | IEC Standard |
| برنامه: | Data Center Cooling,تهویه مطبوع(Heating, Ventilation, and Air Conditioning), Medical Ventilation Systems, Livestock Farming Environments | ||||
توضیحات محصول

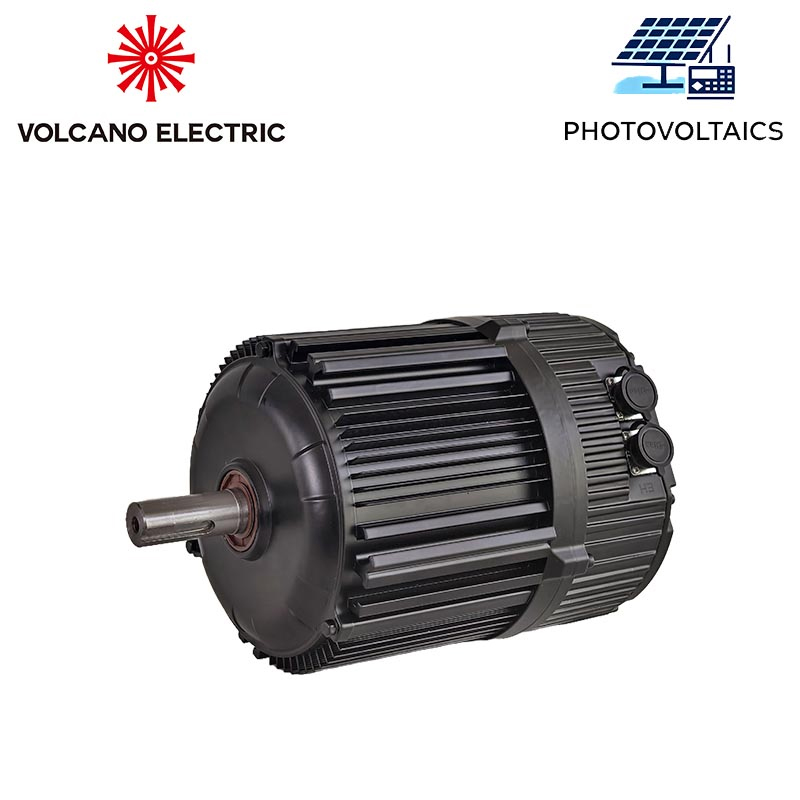

AC-DC Solar Hybrid Drive 220VAC 1500دور در دقیقه 1500W EC Fan Motor
图片右侧的参数：
شماره مدل: HSE-PM22H150-160N15-S4X
تایپ کنید: موتور DC بدون جاروبک
توان خروجی: 1500دبلیو
ولتاژ DC: 220VAC
محدوده سرعت: 1500دور در دقیقه
لهستانی ها: 10پ
جریان رتبه بندی شده: 5.5الف
گشتاور نامی: 10نیوتن متر
کلاس عایق: کلاس F
کلاس IP: IP67
表格
| نام تجاری: | آتشفشان الکتریک | شماره مدل: | HSE-PM22H150-160N15-S4X | تایپ کنید: | Brushless DC motor |
| توان خروجی: | 1500دبلیو | ولتاژ DC: | 220VAC | محدوده سرعت: | 1500 دور در دقیقه |
| Control Mode | Potentiometer or RS485/Mobus | ترمز: | اختیاری | کلاس عایق: | کلاس F |
| محوطه: | IP67 | لهستانی ها: | 10پ | سیم: | 100% مس |
| مسکن: | آلومینیوم | کارایی: | IE 5.0 | ||
| وظیفه: | S1 | محل مبدا: | ژجیانگ, چین (سرزمین اصلی) | استاندارد: | IEC Standard |
| برنامه: | Data Center Cooling,تهویه مطبوع(Heating, Ventilation, and Air Conditioning), Medical Ventilation Systems, Livestock Farming Environments | ||||
توضیحات محصول
Compared to traditional internal rotor AC fans and EC external rotor fans, its advantages focus on “power coverage, scenario adaptability, and maintenance flexibility”:
Wide Power Range：Covers 0.12kW–22kW, with a single-unit air volume of up to 100,000 m³/h and air pressure of up to 5,000 Pa—far exceeding external rotor fans. Ideal for large spaces and high-resistance ventilation scenarios.
High Operational Stability：The time-tested internal rotor structure ensures mature precision in the cooperation between the drive shaft and bearings. Under high-speed (≤3,000 rpm) and high-load operation, vibration is controlled below 2.8 mm/s, making it more suitable for 24/7 continuous heavy-duty working conditions than external rotor fans.
Easy Impeller Replacement：The impeller is independently connected to the motor. When the impeller is worn, corroded, or needs to be replaced with one of a different air volume, there is no need to disassemble the motor—only the impeller needs to be replaced. Maintenance costs are 15%–20% lower than those of external rotor fans.
Adaptability to Complex Media：The independent motor heat dissipation channel isolates the motor from the transported medium (e.g., dust, oil mist, high-temperature gas), supporting the transportation of gases at -40℃–120℃. Suitable for complex industrial scenarios such as mining, chemical engineering, and metallurgy.
Cost-Effectiveness：For the same power, EC internal rotor fans have a 10%–30% lower manufacturing cost than external rotor fans (especially for high-power models). With a mature supply chain and easily available spare parts, they are suitable for large-scale batch applications (e.g., large-scale livestock farms, centralized ventilation in industrial parks).
Photovoltaic： Volcano Electric EC fan motor can be combined with the photovoltaic unit and storage battery through a unique High-voltage solar energizer which makes solar energy,battery power and grid power complement each other to supply power to multiple motors 24/7.These solution form a high-efficiency conversion unit to optimize solar energy utilization and reduce electricity costs significantly.
Waiting for you and feel free to contact our team at info@volcanomotors.com for any technical support.
پیکربندی

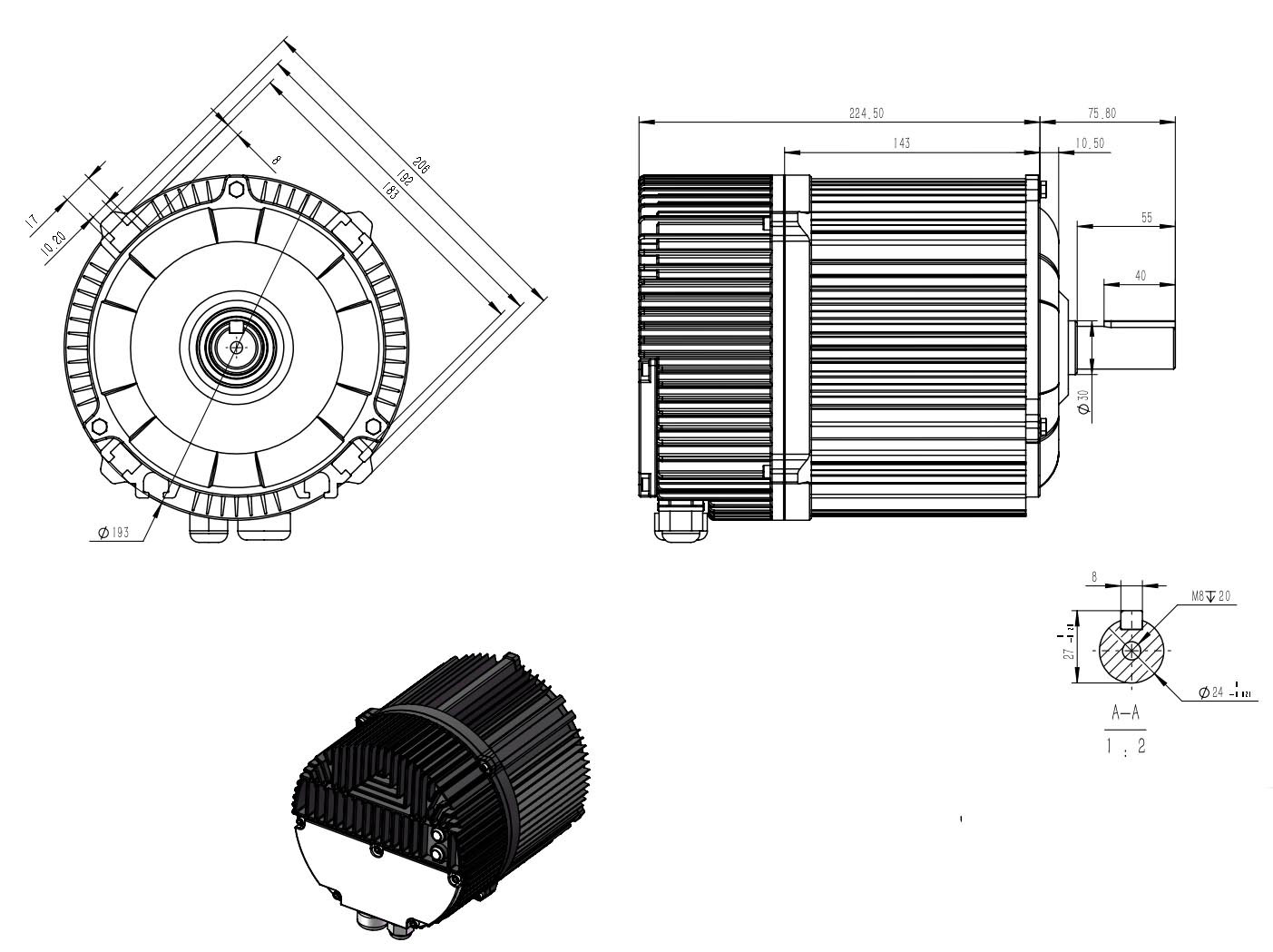

EC Inner Rotor motor HSE160 list
| Model Definition | Rated Voltage(VAC) | Rated Power(kW) | Rated Speed(دور در دقیقه) | گشتاور نامی(نیوتن متر) | Cettification | Remote Communication Protocal | Protection Level |
| HSE-PM38H075-160N06-S4X | 380 | 0.75 | 600 | 12 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H075-160N08-S4X | 380 | 0.75 | 850 | 8.5 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H110-160N07-S4X | 380 | 1.1 | 700 | 15 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H110-160N15-S4X | 380 | 1.1 | 1500 | 7 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H150-160N05-S4X | 380 | 1.5 | 580 | 25 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H150-160N06-S4X | 380 | 1.5 | 650 | 22 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H150-160N07-S4X | 380 | 1.5 | 700 | 20 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H150-160N09-S4X | 380 | 1.5 | 960 | 15 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H150-160N15-S4X | 380 | 1.5 | 1500 | 10 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H220-160N07-S4X | 380 | 2.2 | 750 | 28 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H220-160N11-S4X | 380 | 2.2 | 1100 | 19 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H220-160N14-S4X | 380 | 2.2 | 1400 | 14 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H350-160N11-S4X | 380 | 3.5 | 1150 | 30 | Suit EMC | MODBUS | IP67 |
| HSE-PM38H350-160N15-S4X | 380 | 3.5 | 1500 | 22 | Suit EMC | MODBUS | IP67 |
| HSE-PM22H075-160N04-S4X | 220 | 0.75 | 460 | 15.5 | Suit EMC | MODBUS | IP67 |
| HSE-PM22H085-160N05-S4X | 220 | 0.85 | 560 | 14.5 | Suit EMC | MODBUS | IP67 |
| HSE-PM22H150-160N15-S4X | 220 | 1.5 | 1500 | 14 | Suit EMC | MODBUS | IP67 |
| HSE-PM22H220-160N15-S4X | 220 | 2.2 | 1500 | 21 | Suit EMC | MODBUS | IP67 |
Advantages of EC Inner Rotor motors
- High Efficiency&صرفه جویی در انرژی: Meets IE5 energy efficiency standrds.
- Speed Control: Integrated 0-10V speed regulation and RS485-MODBUS remote control technology.
- Integrated Design: Front motor and rear drive for compact,efficient systems.
- Wide Voltage Range: Support 380VAC±20% voltage tolerance.
- Motor Protection: Ober-voltage, under-voltage,over-current.and phase loss protection
- سازگاری الکترومغناطیسی: Complies with EMC standards, minimizing interference.
موتورهای سفارشی
برای موتورهای سفارشی, لطفا با تکنسین ما تماس بگیرید, معمولی, برای دریافت پروپوزال حرفه ای باید اطلاعات زیر را بدانیم:
- براش یا Brushless: ترجیح مشتری
- توان خروجی (دبلیو): اسب بخار/وات/گشتاور با سرعت بار کامل
- ولتاژ (V): یعنی 12 ولت DC …….. 450V AC
- سرعت موتور (دور در دقیقه): چرخش در دقیقه شفت در ولتاژ بار کامل
- برنامه: به عنوان مثال. کشش, تهویه هوا, و غیره.
- وظیفه: اکثر موتورها دارای رتبه پیوسته هستند. اما برخی از برنامه ها ممکن است از موتورهایی استفاده کنند که برای کار متناوب طراحی شده اند
- پیکربندی/قاب: محصولات ما مطابق با استاندارد IEC هستند, ما همچنین می توانیم فلنج و شفت را مطابق نقشه مشتری سفارشی کنیم
- عملکرد کنترلر: به عنوان مثال. جلو/عقب, سرعت متغیر, مشخصات شتاب, و غیره.
