Niederspannungs-Permanentmagnetmotor

Produktspezifikationen

Markenname:	Vulkan elektrisch	Modellnummer:	BLDC0,25-62	Typ:	Permanentmagnetmotor
Ausgangsleistung:	150W-350W	Stromspannung:	12VDC,24VDC,36VDC,48VDC,70VDC…Niederspannung	Geschwindigkeitsbereich:	3000-10000 U/min
Regler:	Maßgeschneidert, Optional	Bremsen:	Optional	Isolationsklasse:	Klasse F
Gehäuse:	IP44/IP54/IP68…	Polen:	4P, 6P, 8P,10P…	Draht:	100% Kupfer
Gehäuse:	Aluminium	Effizienz:	über 90%
Pflicht:	S1 (kontinuierlich)	Herkunftsort:	Zhejiang, China (Festland)	Standard:	OEM
Anwendung:	Textile machinery, packing machine, automatic conveyor belt. Medical machine etc.

Eine der folgenden Anforderungen, Sie müssen einen vernünftigen Permanentmagnetmotor wählen.

1. Anwendung mit variabler Geschwindigkeit
2. Erfordern ein hohes Startdrehmoment
3. Niedrig-/Hochgeschwindigkeitsanwendung
4. Minimieren Sie die Anforderungen an die Motorgröße
5. Individuelle Geschwindigkeit, arbeiten mit jeder definierten Geschwindigkeit, ( Die Nenngeschwindigkeit des Wechselstrommotors ist begrenzt, 2 Stangen – 3000 U/min, 4 Pole -1500 U/min bei 50 Hz, 2 Stangen – 3600 U/min, 4 Pole -1800 U/min bei 60 Hz)
6. Batteriebetrieben erforderlich

Produktbeschreibung

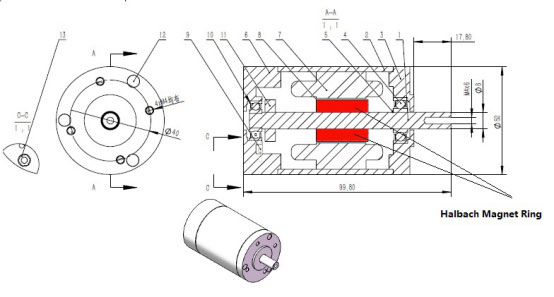

PMSM motor structure as following:

The rotor is made by sintered neodymium Magnet halbach ring, the magnetic force is almost 3 times of bond magnet rotor. The magnetic density is stronger, and it can reduce the coils of stator.

Somit, you can get the following benefits with this Low voltage Permanent magnet Motor.

1. Minimized Motor size. ( smaller than conventional motors), achieve high output power in small motor frame
2. Start –stop faster
3. Minimize the copper loss
4. Premium efficiency, ≈90%
5. Can be equipped with the encoder to achieve servo control
6. Economic benefits, high cost-effective

This Low voltage Permanent magnet Motor, by customer’s requirements, the input voltage can be adjusted at defined voltage, whatever the low voltage or high voltage, thus require for a proper offer, please inform us your available voltage, then we can offer accordingly.

In Volcano Electric, we have three main mechanical specifications on this quantum series permanent magnet motors, the diameter is 42mm / 52mm/ 62mm, our engineer will advice a proper one by your various application. With low cogging torque, it can be used in the applications which use brushless DC motors. what’s more, High precision servo application can be realized with the encoder.

This Low voltage Permanent magnet Motor can be used in bobbin winder automatic system, Double twisting machine, looms machine, packing machine, and automatic conveyor belt. Medical machine etc. The motor is replacing the conventional AC Induction motor. The efficiency of the Low voltage Permanent magnet Motors are increased almost 8%-15%. And because of 10 poles systems, the motor starting is much faster on the line. For more specifications on this leading motors, please contact our technical team by email info@volcanomotors.com

Basic Parameter of the quantum series PMSM motors

Motor Model	PMSM-42	PMSM-52	PMSM-62
Supply Voltage-Un	12V,24V,36V,48V,60V,72V,110V,220V,380V
Insulation Voltage	8xUn, during time>3 Sec
Isolationsklasse	F
Effizienz	90%	90%	92%
Geschwindigkeit	3000~12000RPM
Running Torque	0.03~0.26NM	0.05~0.3NM	0.15~0.3NM
Power Output	30~80W	50~180W	150~350W
IP Standard	IP44 (IP 68 Optional)
Life Expectancy	3 Years continous Pperation
Umgebungstemperatur	-15℃~40℃ Continous Operation

Vorteile bürstenloser Gleichstrommotoren

1. Geringerer Wartungsaufwand und längere Lebensdauer- Keine Bürsten- und Kommutatorerosion
2. Geringere Geräuschentwicklung – Eliminierung des Bürstenkontakts
3. Höheres Leistungsgewicht
4. Höhere Effizienz ( im Allgemeinen höher als 90%)
5. Geringerer Temperaturanstieg – effizientere Wärmeableitung durch Wicklungskonstruktion
6. Reduzierung der EMI

Kundenspezifische Motoren

Für kundenspezifische Motoren, Bitte wenden Sie sich an unseren Techniker, Normal, Wir müssen die folgenden Informationen kennen, um ein professionelles Angebot zu erhalten:

• Gebürstet oder bürstenlos: Kundenpräferenz
• Ausgangsleistung (W): PS/Watt/Nenndrehmoment bei Volllastgeschwindigkeit
• Stromspannung (V): d.h. 12V DC …….. 450V und
• Motorgeschwindigkeit (U/min): Umdrehungen pro Minute der Welle bei Volllastspannung
• Anwendung: z.B. Traktion, Klimaanlage, usw.
• Pflicht: Die meisten Motoren sind für den Dauerbetrieb ausgelegt. Bei einigen Anwendungen können jedoch Motoren zum Einsatz kommen, die für den intermittierenden Betrieb ausgelegt sind
• Konfiguration/Rahmen: Unsere Produkte entsprechen der IEC-Norm, Wir können den Flansch und die Welle auch entsprechend der Kundenzeichnung anpassen
• Controller-Funktion: z.B. vorwärts/rückwärts, variable Geschwindigkeit, Beschleunigungsprofil, usw.
