الدوار الداخلي مقابل الدوار الخارجي EC Motors
الدوار الداخلي مقابل. محركات الدوار الخارجي EC: دليل هندسي عملي
إذا كنت تحدد محرك EC, أحد القرارات الأولى التي ستواجهها هو وضع الدوار. الدوار الداخلي أو الدوار الخارجي? يؤثر الاختيار على ناتج عزم الدوران, نطاق السرعة, الإدارة الحرارية, تعقيد السيطرة, والموثوقية على المدى الطويل.
هذا الدليل يكسر الاختلافات الرئيسية. بحلول النهاية, سيكون لديك البيانات التي تحتاجها لاتخاذ قرار مستنير.
الداخلية مقابل. الدوار الخارجي: ما هو التصميم الميكانيكي الذي يناسب تطبيقك؟?
الفرق بسيط: في محرك دوار داخلي, يدور الدوار داخل الجزء الثابت; في محرك الدوار الخارجي, يحيط الدوار بالجزء الثابت ويدور للخارج. هذا التمييز البسيط له آثار ميكانيكية كبيرة.
الدوار الداخلي (إنرونر)
يقع الدوار داخل لف الجزء الثابت, بقطر صغير نسبيا. تتبدد الحرارة إلى الخارج من خلال الجزء الثابت والإسكان. تتمتع المحركات ذات الدوار الداخلي عمومًا بقصور ذاتي أقل ويمكنها تحقيق سرعات دوران أعلى.
العمود هو العنصر الدوار; الجزء الثابت في الخارج
تخطيط تحمل: اثنين من المحامل (الأمامي والخلفي) دعم رمح
لحظة الجمود: أقل → تسارع / تباطؤ أسرع
تركيب مستشعر أبسط (التشفير, أجهزة استشعار القاعة على العمود)

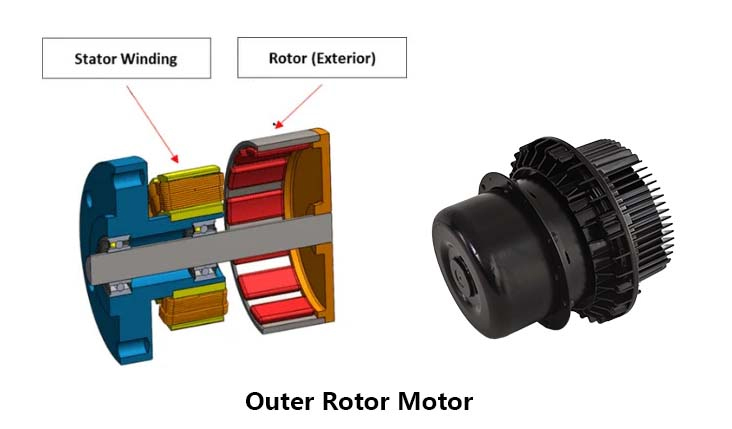

الدوار الخارجي (المتسابق)
الدوار في الخارج, مع نصف قطر فعال أكبر وذراع عزم دوران أطول. يتم تثبيت الجزء الثابت على عمود مركزي; يشتمل الغلاف الخارجي الدوار عادةً على زعانف تبريد أو شفرة مروحة.
قذيفة الدورية هي الإخراج; تم تثبيت الجزء الثابت على عمود مركزي
تخطيط تحمل: غالبًا ما يكون محملًا كبيرًا واحدًا أو محملين يدعمان القشرة
لحظة الجمود: أعلى بكثير (الكتلة في دائرة نصف قطرها أكبر)
قادر على القيادة المباشرة: يمكن لقذيفة الدوار أن تقود دافعة المروحة أو العجلة مباشرة
يعد تركيب المستشعر أكثر صعوبة (تحتاج أجهزة الاستشعار إلى التركيب على عمود ثابت)
مخاطر التكامل التي يجب مراقبتها:
الدوار الخارجي: يتطلب إزالة محورية دقيقة; المحاذاة أكثر أهمية
الدوار الداخلي: تركيب مستشعر أبسط; استبدال تحمل أسهل
عزم الدوران, سرعة, والقصور الذاتي: كيف يؤثر نوع الدوار على الأداء الديناميكي
تختلف خصائص سرعة عزم الدوران بشكل كبير بسبب مبدأ فيزيائي واحد: عزم الدوران = القوة × نصف القطر.
كثافة عزم الدوران والإخراج
تتمتع المحركات الدوارة الخارجية بنصف قطر فعال أكبر, لذلك ينتجون عزم دوران أعلى لنفس الحجم. ثابت عزم الدوران (كيلوطن) هو أعلى بطبيعته.
| المعلمة | الدوار الداخلي | الدوار الخارجي |
| كثافة عزم الدوران | معتدل | أعلى |
| ثابت عزم الدوران (كيلوطن) | أدنى | أعلى |
| نطاق السرعة | أعلى | أدنى (1,500-3,000 دورة في الدقيقة نموذجيًا) |
| تسريع | أسرع (انخفاض الجمود) | أبطأ |
| كثافة الطاقة الوزنية | أعلى (إذا تم تشغيلها بسرعة عالية) | أدنى |
يحقق الدوار الداخلي كثافة طاقة تنافسية بسرعة عالية; يوفر الدوار الخارجي عزم دوران عاليًا عند السرعة المنخفضة, غالبًا ما يلغي الحاجة إلى علبة التروس.
مثال عملي – نفس الحجم, نفس القوة:
الدوار الداخلي: 0.5 نانومتر, 3000 دورة في الدقيقة → 157 واط
الدوار الخارجي: 1.5 نانومتر, 1000 دورة في الدقيقة → 157 واط
الدوار الخارجي يعطي 3× عزم الدوران عند 1/3 السرعة — مثالية للقيادة المباشرة.
الإدارة الحرارية والكفاءة: أي الدوار يعمل بشكل أكثر برودة تحت الحمل?
يعد السلوك الحراري عامل تمييز رئيسيًا، وغالبًا ما يتم تجاهله في أدبيات البائع.
مسار الحرارة وتبديدها
| وجه | الدوار الداخلي | الدوار الخارجي |
| مسار الحرارة الجزء الثابت | قصير, مباشرة إلى السكن | طويل, من خلال فجوة الهواء إلى الدوار |
| تبريد الدوار | فقير (المحاصرين في الداخل) | ممتاز (السطح الخارجي مكشوف) |
| قدرة الطاقة المستمرة | محدودة بواسطة حرارة الجزء الثابت | أعلى (تبديد أفضل) |
| ثابت الزمن الحراري | أقصر | أطول (كتلة حرارية أكبر) |
| الكفاءة عند النقطة المقدرة | في كثير من الأحيان أعلى قليلا | أقل قليلا |
| كفاءة التحميل الجزئي | يسقط أكثر | يحافظ على نحو أفضل |
تتميز تكوينات الدوار الخارجي بعزم دوران اسمي متفوق بسبب تبديد الحرارة بشكل أفضل. تتمتع هياكل الدوار الداخلي بقدرة إنتاجية وعزم دوران أعلى.
استراتيجيات التبريد:
الحمل الحراري الطبيعي: كلاهما, لكن الدوار الخارجي يستفيد من الهواء المتحرك للقذيفة الدوارة
الهواء القسري: يمكن للدوار الخارجي دمج شفرات المروحة في الدوار
التبريد السائل: أكثر شيوعًا في الدوار الداخلي (يمكن تغليف الجزء الثابت)
انهيار الخسارة:
خسائر النحاس (أنا²ر): أعلى في الدوار الخارجي (يتحول نهاية أطول)
خسائر الحديد: أعلى في الدوار الخارجي (قطر أكبر, المزيد من المواد)
انحراف القذيفه بفعل الهواء: أعلى في الدوار الخارجي (تقوم القشرة الدوارة بتحريك المزيد من الهواء)
مثال ديرتينج: قد ينخفض محرك دوار داخلي بقدرة 1 كيلووات عند درجة حرارة محيطة تبلغ 25 درجة مئوية إلى 0.7 كيلووات عند درجة حرارة 50 درجة مئوية. يمكن للدوار الخارجي الذي يحمل نفس التصنيف أن ينخفض سرعته إلى 0.85 كيلووات فقط.
إلكترونيات التحكم وأجهزة الاستشعار: ما الذي يجب الانتباه إليه في محركات محركات EC
تختلف متطلبات التحكم وتؤثر على اختيار السائق, اختيار الاستشعار, وتكامل النظام.
| وجه | الدوار الداخلي | الدوار الخارجي |
| بدون مستشعر (العودة-EMF) | يعمل بشكل جيد بسرعة متوسطة عالية | يعمل بشكل جيد, ولكن الكشف عن السرعة المنخفضة أصعب |
| أجهزة استشعار / تشفير القاعة | أسهل للتركيب (الدوار على رمح) | أكثر تعقيدا (جبل على رمح ثابت) |
| الشكل الموجي الخلفي EMF | أكثر الجيوب الأنفية | أكثر شبه منحرف |
| ضبط وحدة التحكم | يفضل FOC | تعمل كل من الخطوات الست أو FOC |
اختيار وحدة التحكم العملية:
الدوار الداخلي + سرعة عالية: FOC بدون مستشعر يعمل بشكل جيد
الدوار الداخلي + سرعة منخفضة + التحكم في الموقف: التشفير الموصى به
الدوار الخارجي + محرك مباشر: يعمل FOC بدون مستشعر بسرعات معتدلة
الدوار الخارجي + سرعة منخفضة + عزم دوران عالي: يوصى باستخدام مستشعرات القاعة أو التشفير
الضوضاء والموثوقية: أي نوع من الدوارات يعمل بشكل أكثر هدوءًا ويدوم لفترة أطول?
غالبًا ما تكون القرارات النهائية مجرد ضجيج, اهتزاز, مصداقية, والتكلفة الإجمالية.
الضوضاء والاهتزاز
| وجه | الدوار الداخلي | الدوار الخارجي |
| مستوى الضوضاء | يمكن أن يكون أكثر ضجيجا | أكثر هدوءًا بشكل عام |
| اهتزاز | أدنى | إمكانات أعلى (كتلة دوارة كبيرة) |
| التوقيع الصوتي | أنين عالي التردد | همهمة ذات تردد منخفض |
تكون المحركات الدوارة الخارجية أكثر هدوءًا بشكل عام، ولكنها قد تواجه مشكلات في الاهتزاز عند ترددات الرنين. تميل المحركات الدوارة الداخلية إلى العمل بشكل أكثر سلاسة.
الموثوقية والصيانة
| وجه | الدوار الداخلي | الدوار الخارجي |
| تحمل الحياة | 20,000– 50,000 ساعة | 20,000– 50,000 ساعة |
| استبدال تحمل | أسهل | أكثر تعقيدا |
| خطر التلوث | أدنى | أعلى (قذيفة مكشوفة) |
| صيانة نموذجية | تحمل استبدال 3-5 سنوات | استبدال تحمل, تنظيف الدوار |
تطبيقات العالم الحقيقي: حيث تفوز المحركات الدوارة الداخلية والخارجية
النظرية مفيدة, لكن تطبيقات العالم الحقيقي تحكي القصة الحقيقية. يوضح المثالان أدناه كيفية تنفيذ اختيار الدوار عمليًا. في نهاية هذا القسم, ستجد دليلًا مرجعيًا سريعًا للمساعدة في مطابقة كل نوع من أنواع الدوارات مع التطبيقات الشائعة.

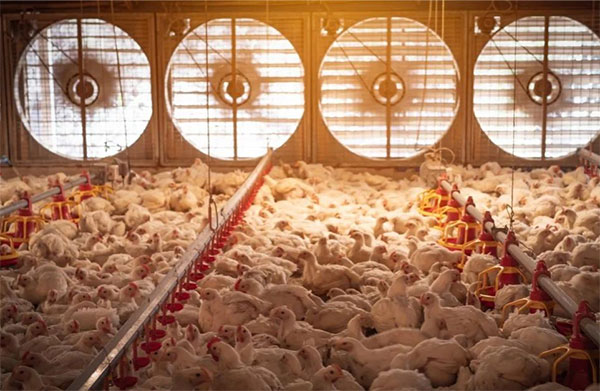

مثال 1: مراوح تهوية الماشية - يوفر الدوار الخارجي المتانة وتوفير الطاقة
عمليات الثروة الحيوانية الكبيرة – بيوت الدواجن, حظائر الخنازير, ومرافق الألبان – تعتمد على التهوية المستمرة للحفاظ على جودة الهواء, التحكم في درجة الحرارة, وإزالة الغازات الضارة مثل الأمونيا. غالبًا ما يركض المشجعون 24/7, جعل كفاءة الطاقة والموثوقية على رأس الأولويات. تقليديا, تستخدم هذه الحظائر محركات التيار المتردد مع محركات الحزام. لكن الأحزمة تبلى, تحتاج إلى شد منتظم, وتفقد الكفاءة مع مرور الوقت. في مغبر, بيئة غنية بالأمونيا, الأحزمة والمحامل تتحلل بشكل أسرع, زيادة تكاليف الصيانة ووقت التوقف عن العمل.
الحل: أ 38 مروحة تهوية بوصة مدعومة بمحرك EC دوار خارجي, تعمل بسرعات من 20% ل 100% مع التحكم في السرعة المتغيرة. يتحمل تصنيف حماية IP55 للمحرك البيئة الزراعية القاسية - الغبار, رُطُوبَة, والتعرض للأمونيا. من خلال القضاء على الأحزمة, البكرات, وأجهزة الشد, يزيل تصميم الدفع المباشر نقاط الفشل الأكثر شيوعًا في أنظمة تهوية الحظائر.
ميزة رئيسية: يعمل تصميم المحرك المباشر للدوار الخارجي على إزالة الأحزمة والبكرات بالكامل, القضاء على نقاط الفشل الأكثر شيوعًا في تهوية الحظيرة أثناء توصيل ما يصل إلى 48.6% توفير الطاقة مقارنة بمحركات مروحة التيار المتردد التقليدية. دراسة حالة مزرعة دواجن ألمانية, أدى استبدال المراوح التقليدية بوحدات تعمل بمحرك EC إلى خفض فاتورة الكهرباء الشهرية بنسبة 35%. في تثبيت آخر, الولايات المتحدة. حققت المزرعة وفورات أكثر من 48%. كما أن التشغيل الهادئ يقلل من إجهاد الحيوانات, وهو عامل يؤثر بشكل مباشر على تحويل الأعلاف والإنتاجية. مع عدد أقل من الأجزاء المتحركة وعدم وجود أحزمة يمكن استبدالها, تمتد فترات الصيانة بشكل ملحوظ, ويتجاوز العمر المتوقع للمحرك بشكل مريح 10 سنوات من الخدمة المتواصلة.
الوجبات الجاهزة الرئيسية: تُعد محركات EC ذات الدوار الخارجي مناسبة بشكل طبيعي لتهوية الماشية - فهي تمنع صيانة الحزام, تحمل بيئات الحظيرة القاسية, وخفض استهلاك الطاقة بنسبة 35-48% مقارنة بمحركات مروحة التيار المتردد التقليدية. في التطبيقات التي يعمل فيها المشجعون 24/7 والموثوقية غير قابلة للتفاوض, يوفر تكوين الدوار الخارجي أقل تكلفة إجمالية للملكية.
مثال 2: المضخات الصغيرة - يتيح الدوار الداخلي كفاءة السرعات المتغيرة
يحتاج نظام التدفئة والتهوية وتكييف الهواء (HVAC) في أحد المباني التجارية إلى مضخة طرد مركزي عمودية متعددة المراحل لتدوير الماء البارد في مجمع مكاتب كبير. يجب أن تعمل المضخة بكفاءة عبر الطلب المتنوع - من التدفق المنخفض في الليل إلى ذروة التدفق خلال ساعات العمل - مع الحفاظ على التشغيل الموثوق والتكامل مع نظام التشغيل الآلي للمبنى.
تهدر المضخات التقليدية ذات السرعة الثابتة الطاقة عن طريق العمل بأقصى سرعة بغض النظر عن الطلب. أراد مالك المبنى حلاً متغير السرعة يمكنه مطابقة مخرجات المضخة مع حمل التبريد الفعلي دون إضافة محركات VFD خارجية وتكاليف المساحة والأسلاك المرتبطة بها.
الحل: مضخة طرد مركزي بمحرك IE5 EC ومدمجة, محول تردد تبريد الهواء. تستخدم المضخة محرك EC ذو دوار داخلي يسمح بالتشغيل بسرعات متغيرة عبر خمسة أوضاع تحكم مختلفة: ثابت الضغط التفاضلي, متغير الضغط التفاضلي, ثابت الضغط, سرعة ثابتة, والتحكم PID.
ميزة رئيسية:تعمل كفاءة محرك IE5 ومحول التردد المتكامل معًا لتوفير توفير كبير في الطاقة عبر نطاق التشغيل بأكمله. لأن قوة المضخة تتدرج مع السرعة, تعمل إمكانية السرعة المتغيرة على تقليل استهلاك الطاقة بنسبة 30-50% مقارنة بالتشغيل ذو السرعة الثابتة. يلغي المحول المتكامل الحاجة إلى خزانة VFD خارجية, تبسيط التثبيت وتوفير مساحة الغرفة الميكانيكية. المدمج في وظائف الحماية - الكشف عن التشغيل الجاف, الحماية الحرارية, وتشخيص الأخطاء – مزيد من تقليل تعقيد النظام.
الوجبات الجاهزة الرئيسية: تعمل محركات EC ذات الدوار الداخلي المزودة بمحركات مدمجة على تمكين الحجم الصغير, حزم المضخات ذات السرعة المتغيرة الفعالة. يحافظ قطر الدوار الصغير على إمكانية التحكم في حجم حزمة المحرك, والمحول المتكامل يبسط عملية التثبيت. تضمن كفاءة IE5 أقل استهلاك ممكن للطاقة, مما يجعل هذه المضخات مثالية لتدوير التدفئة والتهوية وتكييف الهواء (HVAC)., إمدادات المياه, وتطبيقات العمليات الصناعية.
مرجع سريع: أي نوع من الدوار يناسب تطبيقك?
بحاجة إلى مساعدة في اختيار المحرك المناسب?
لا يتعلق الاختيار بين محركات EC الدوارة الداخلية والخارجية بأي منها “أحسن” - يتعلق الأمر بما يناسب ملف تعريف سرعة عزم الدوران لديك, البيئة الحرارية, فضاء, والميزانية.
نحن شركة تصنيع صينية تقدم مجموعة كاملة من محركات EC. سواء كنت بحاجة إلى محرك دوار داخلي مدمج, أو محرك دوار خارجي, لقد قمنا بتغطيتك.
إذا كان لديك مشروع في الاعتبار أو تريد فقط التحدث من خلال الخيارات, تواصل معنا.
اتصل بنا للحصول على استشارة هندسية مجانية: info@volcaomotors.com
التعليمات
س1: ما هي الاختلافات الميكانيكية بين محركات EC ذات الدوار الداخلي والخارجي؟?
أ1: الدوار الداخلي: يدور الدوار داخل الجزء الثابت على العمود المركزي. الدوار الخارجي: الدوار يحيط بالجزء الثابت. يحتوي الدوار الخارجي على نصف قطر أكبر, ارتفاع الجمود, والقدرة على القيادة المباشرة.
Q2: ما هو نوع الدوار الأفضل للسرعة المنخفضة؟, تطبيقات عزم الدوران العالي أو الدفع المباشر?
A2: الدوار الخارجي. يوفر ذراع عزم الدوران الأطول عزم دوران عاليًا عند السرعة المنخفضة ويلغي الحاجة إلى علبة التروس.
س3: كيف تختلف متطلبات التبريد?
A3: يتمتع الدوار الخارجي بتبديد أفضل للحرارة (تعمل القشرة الدوارة كمشتت للحرارة). يحتوي الجزء المتحرك الداخلي على مسار حرارة أقصر للجزء الثابت ولكن تبريد الجزء المتحرك ضعيف. يتعامل الدوار الخارجي عمومًا مع الخدمة المستمرة بشكل أفضل.
س 4: ما هي اعتبارات وحدة التحكم وأجهزة الاستشعار التي يجب أن أضعها في الاعتبار?
A4: كلاهما يدعم FOC بدون مستشعر, لكن التشغيل منخفض السرعة يفضل أجهزة استشعار Hall أو أجهزة التشفير. يعد تركيب مستشعر الدوار الخارجي أكثر تعقيدًا; الدوار الداخلي أبسط. غالبًا ما يكون EMF للجزء الخلفي من الدوار الخارجي شبه منحرف.
س5: كيف الضوضاء, اهتزاز, صيانة, ومقارنة تكاليف دورة الحياة?
A5: يكون الدوار الخارجي أكثر هدوءًا بشكل عام، لكنه يمكن أن يهتز عند الرنين. تحمل الحياة مماثلة; الاستبدال أصعب على الدوار الخارجي. يتمتع الدوار الداخلي بتكلفة أولية أقل; غالبًا ما يكون للدوار الخارجي تكلفة ملكية إجمالية أقل في تطبيقات الدفع المباشر (لا علبة التروس).
