250ММ БОЛЬШОЙ СТАР СТАТРА СТАТРА СТАТРА

Спецификации продукта

Торговая марка:	Вулкан Электрик	Номер модели:	ВОЛ-WSRS250	Тип:	Безрамный двигатель
ОД статора:	215.2мм	Идентификатор статора:	136.2мм	Ширина зуба	16мм
Количество слотов:	18	Поляки:	12/24/36	Несколько прядей:	1пп/2пп/4пп
Власть:	2000Вт ~ 60000 Вт	Скорость:	500~5000 об/мин	Проволока:	100% медь
Изоляционная класс:	Ф	Сертификат:	/

Описание продукта

Our chief designer comes from Australia, who has experienced in designing motors over 32 годы. Regarding to this VOL-WSRS250, recommended to be designed for the applications like high power low speed running, optional neodymium type such as N42H, N38UH and so on.

Existing silicon steel moulds enable us designing motors with different performances.

And automatic winding equipments & semi-automation winding equipments, allow us to optional to do batch winding and manual winding according to specific requirements, OEM and ODM both available here.

Feel free to contact our team at info@volcanomotors.com for any technical support.

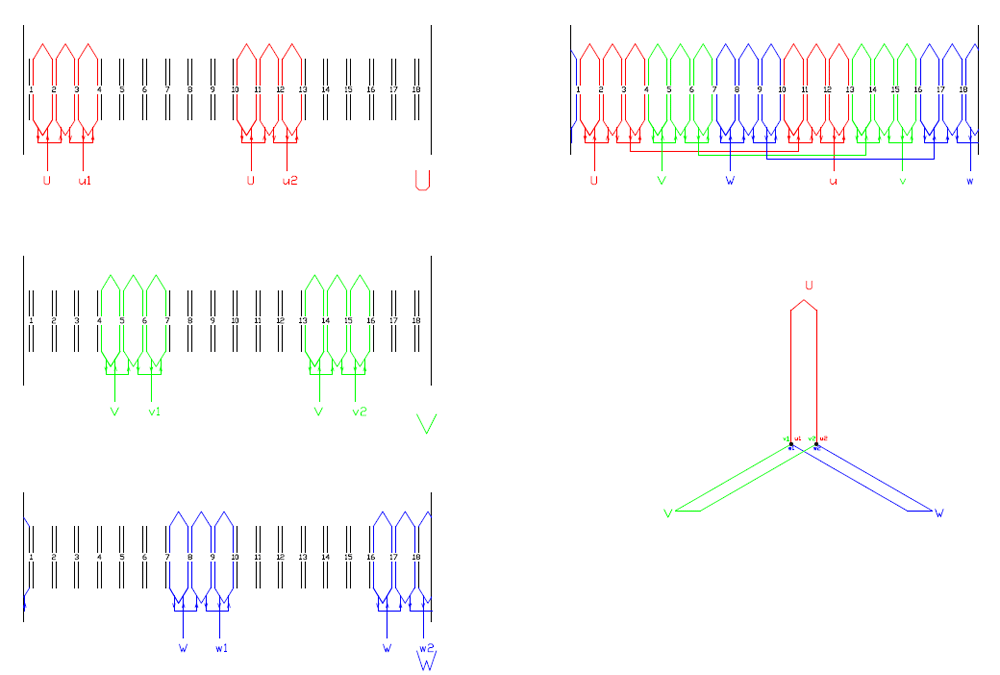

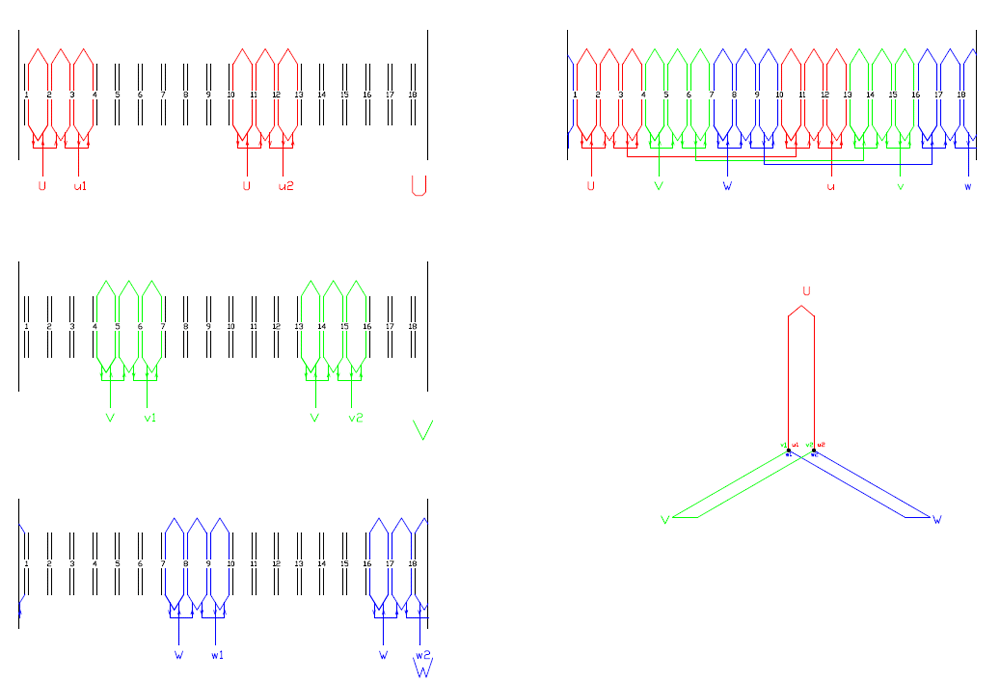

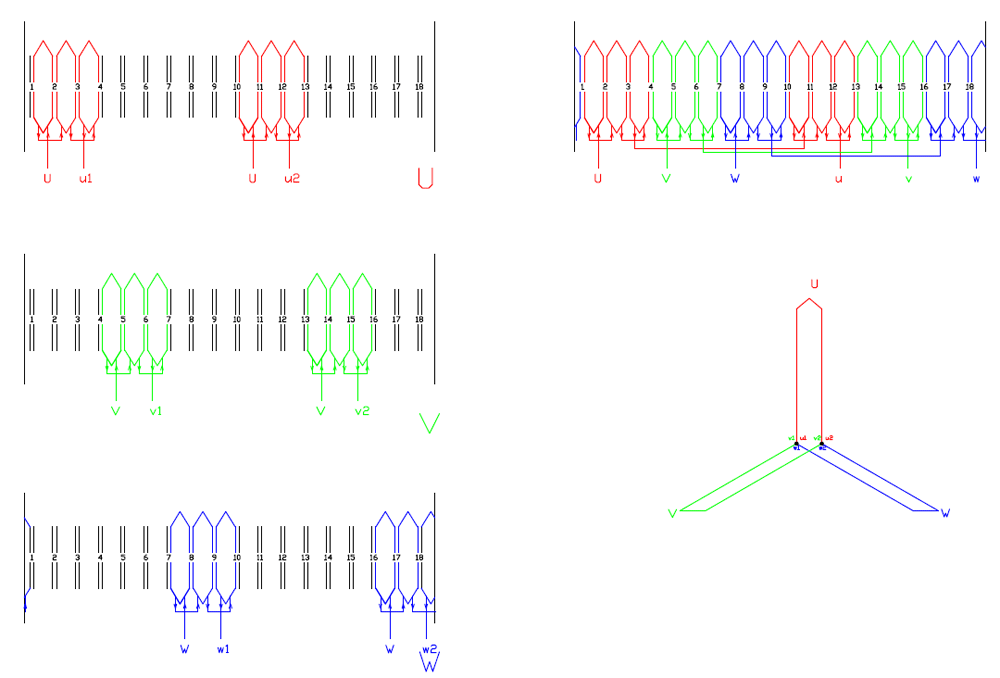

Показ нескольких прядей

Моторостроение

Brushless dc motor also have the stator and rotor same like the common dc motor, но это отменяет кисти. Статор изготовлен из кремниевого стального листа, а ротор изготовлен из постоянного магнита.. Это может быть 2 столбы к 8 столбы, как вы пожелаете. Отличается щеточным двигателем постоянного тока, коммутация двигателя BLDC контролируется электроникой. Для этого мы воспользуемся датчиками Холла.. Также можно использовать магнитный энкодер.

Технические характеристики

Номер модели	WSRS250
Внешний диаметр статора	215.2мм
Внутренний диаметр статора	136.2мм
Ширина зуба	16мм
Количество слотов	18
Поляки	12 столбы или 24 столбы или 36 столбы
Многопрядные	1пп или 2пп или 6пп
Власть	2000Вт ~ 60000 Вт
Скорость	500~5000 об/мин

Подробные изображения

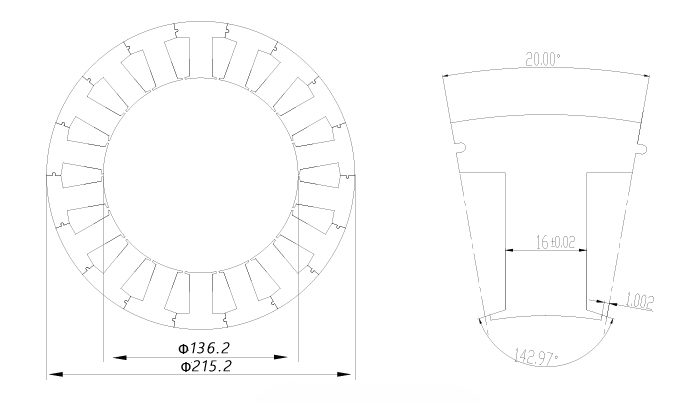

THE PICTURE SHOWS THE DIMENSIONAL STATOR

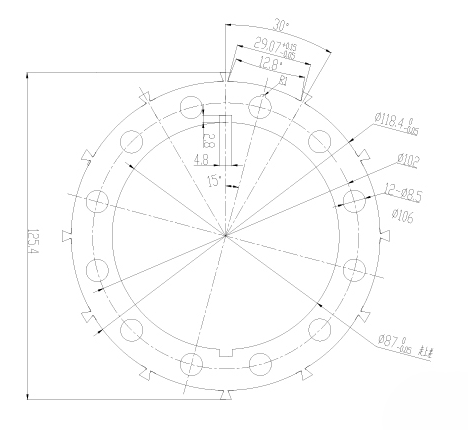

THE PICTURE SHOWS THE DIMENSIONAL ROTOR

Список обмоток статора и ротора

Тип	Внешний диаметр статора	Внутренний диаметр статора	Ширина зуба	Количество слотов	Поляки	Многопрядные	Власть	Скорость
	мм	мм	мм			пп	ш	об/мин
ВОЛ-WSRS120	119	80	10	12	8 или 10	1 или 2 или 4	375-2000	500-5000
ВОЛ-WSRS250	215.2	136.2	16	18	12 или 24 или 36	1 или 2 или 6	2000-60000	500-5000
ВОЛ-WSRS220	200	120.1	19	12	8 или 10	1 или 2 или 4	2000-30000	500-5000
ВОЛ-WSRS180	167.2	110	15	12	8 или 10	1 или 2 или 4	1000-15000	500-5000
ВОЛ-WSRS130 М	122	80	12.5	12	8 или 10	1 или 2 или 4	375-3000	500-5000
ВОЛ-WSRS130 С	122	80	11.5	12	8 или 10	1 или 2 или 4	375-3000	500-5000
ВОЛ-WSRS100	90	44.6	6.5	12	8 или 10	1 или 2 или 4	375-2000	500-6000
ВОЛ-WSRS80 9S	76.4	44.6	7.2	9	6	1 или 3	200-1000	500-6000
ВОЛ-WSRS80 12S	77	40.5	7.2	12	8 или 10	1 или 2 или 4	200-1000	500-5000
ВОЛ-ВРСС-60 9С	56.1	29.7	6	9	6	1 или 3	150-600	500-6000
ВОЛ-WSRS-60 12С	57.8	30.5	5.5	12	8 или 10	1 или 2 или 4	150-600	500-5000

Преимущества матовых двигателей DC

• Уменьшить вихревой ток
• Низкий уровень шума
• Охлаждает сердечник статора
• Уменьшает потери на гистерезис
• Достижимо более высокое заполнение змеевика. Мы можем контролировать 90% для высокого напряжения, пока 80% для низкого напряжения
• Доступны различные инструменты для штамповки, позволяющие сохранить первоначальный дизайн.
• Большая экономия материала по сравнению с цельным статором.
• Различные сорта магнита
• Улучшенные магнитные свойства, низкая скорость размагничивания, и высокая магнитная консистенция
• Многополюсный кольцевой магнит: более стабильный & более сильный магнитный поток для уменьшения пространства двигателя и улучшения производительности и уменьшения проставки

Разработан опыт для обмотки статора и ротора

Для индивидуальных двигателей постоянного тока, пожалуйста, свяжитесь с нашим техническим специалистом. Обычный, нам необходимо знать следующую информацию, чтобы получить профессиональное предложение:

• Чистка или безмолвПредпочтение клиента
• Выходная мощность (W.)   Лошадиные силы/ватты/крутящий момент, оцененный со скоростью полной нагрузки
• Напряжение (V.)   т.е. 12 В дм …….. 220V и
• Моторная скорость (Rpm)   Революции в минуту вала при полном напряжении нагрузки
• Приложениенапример. тяга, кондиционер, и т. д..
• Долг     Большинство двигателей имеют непрерывную оценку. Однако некоторые приложения могут использовать двигатели, предназначенные для прерывистой долга
• Конфигурация/кадр    Наши продукты в соответствии с стандартом IEC, Мы также можем настроить фланец и вал в соответствии с рисунком клиента
• Функция контроллера     например. вперед/обратный, переменная скорость, Профиль ускорения, и т. д..
