موتور آتشفشانی
مشخصات محصول
| نام تجاری: | آتشفشان الکتریک | شماره مدل: | IEC 3-90L | تایپ کنید: | موتورهای PMSM |
| توان خروجی: | 3KW(4HP) | ولتاژ: | 48V,72V,110VAC,220VAC,380VAC موجود است | محدوده سرعت: | 3000 دور در دقیقه |
| کنترل کننده: | سفارشی, اختیاری | ترمز: | اختیاری | کلاس عایق: | کلاس F/H |
| محوطه: | IP54 | لهستانی ها: | 2پ, 4پ, 6پ, 8پ… | سیم: | 100% مس |
| مسکن: | قاب آلومینیومی | کارایی: | IE2, کلاس های کارایی IE3 یا IE4 | ||
| وظیفه: | S1 (مستمر) | محل مبدا: | ژجیانگ, چین (سرزمین اصلی) | استاندارد: | IEC standard PMSM motors |
| برنامه: | وسایل نقلیه الکتریکی, معدن, فولاد, نساجی, غذا, شیمیایی, و صنایع نفت و گاز, وسیله نقلیه هدایت شونده خودکار, برنامه های کاربردی خاص | ||||
توضیحات محصول
With 30 years motor build experience, 10 years motor driver R&تجربه D. Volcano Electric assists customers with the comprehensive Motor and controller solutions in various applications.
The main products are Permanent Magnet DC motor, موتورهای DC بدون جاروبک, and the compatible motor drivers, gear reducers etc.
Product series
IEC standard Frame PMSM motors. The outline and mounting dimension is same to conventional AC motors, that help customers to use high efficiency PMSM motors popularly
Quantum series PMSM motors. This round shape motors are built in 3 different diameter. This is relative to the motor power and speed. With the features fast on-off, high efficiency and smart size, It is widely used in Medical devices, Robotics, Textile machines etc.
Customized motors. Australian technical team helps customers to build various motors according to different demands.
Motor controllers. Offer compatible motor controllers to avoid the risk that different suppliers shift responsibility. Besides we help customers R&D motor controllers case by case.

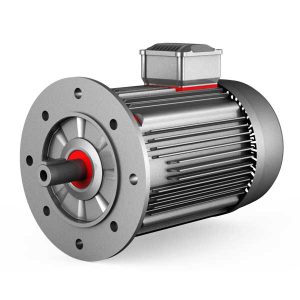

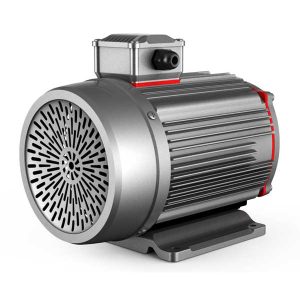

IEC standard PMSM motors Frame 90L 3KW are one series of standard permanent magnet DC motors, به دلیل راندمان بالاتر. It is intend to replace some conventional AC motors. The outline size and install dimension is same to the AC motors that you can easily use our IEC standard PMSM Motors in various applications.
In volcano Electric, the compatible motor drivers are available with the standard motors, that you can buy both motor and controllers one-stop. All the motors and controllers are debugged before dispatching, that we guarantee the whole system can work smoothly. Hence, it helps to avoid the dispute the motor and controller from various suppliers. Thus if you need our drivers, please indicate in advance with our sales representative.
IEC standard PMSM Motors are now various frames to be offered in the company. Frame 63, Frame 71, Frame 80, Frame 90, Frame 112. More motor frames will be designed soon.
Standard Frame 90L Motors 3KW Available
| نوع موتور | خروجی | ولتاژ | بارگذاری کنید | سرعت | گشتاور نامی | کارایی | سر و صدا | IP Class | Frame |
| KW | V | الف | دور در دقیقه | N.m | % | دسی بل | |||
| VOL-BL30A48 | 3 | 48 | 67.20 | 1500 | 19.1 | 93 | 62 | IP 54 | 100اس |
| VOL-BL30A72 | 3 | 72 | 44.80 | 1500 | 19.1 | 93 | 62 | IP 54 | 100اس |
| VOL-BL30A110 | 3 | 110 | 16.93 | 1500 | 19.1 | 93 | 62 | IP 54 | 100اس |
| VOL-BL30A220 | 3 | 220 | 8.47 | 1500 | 19.1 | 93 | 62 | IP 54 | 100اس |
| VOL-BL30A380 | 3 | 380 | 4.90 | 1500 | 19.1 | 93 | 62 | IP 54 | 100اس |
| VOL-BL30B48 | 3 | 48 | 67.20 | 3000 | 9.55 | 93 | 62 | IP 54 | 90L |
| VOL-BL30B72 | 3 | 72 | 44.80 | 3000 | 9.55 | 93 | 62 | IP 54 | 90L |
| VOL-BL30B110 | 3 | 110 | 16.93 | 3000 | 9.55 | 93 | 62 | IP 54 | 90L |
| VOL-BL30B220 | 3 | 220 | 8.47 | 3000 | 9.55 | 93 | 62 | IP 54 | 90L |
| VOL-BL30B380 | 3 | 380 | 4.90 | 3000 | 9.55 | 93 | 62 | IP 54 | 90L |
*For specified motors beyond the table, contact our Australian engineer team freely
پیکربندی
IEC MOTOR FRAME SPECIFICATIONS
| Standard IEC Frame Motor | |||||
| Frame | Rated Power | H | الف | B | L |
| 63 | 200W-750W | 63 | 100 | 80 | 130-170 |
| 71 | 370w-1.5kw | 71 | 112 | 90 | 162-222 |
| 80 | 370W-2.2KW | 80 | 125 | 100 | 190-262 |
| 90 | 370W-3KW | 90 | 140 | 125 | 190-282 |
| 100 | 370W-4.5KW | 100 | 160 | 140 | 242-332 |
| 112 | 370W-5.5KW | 112 | 190 | 140 | 262-362 |
موتورهای سفارشی
علاوه بر موتورهای استاندارد IEC, Volcano Electric می تواند موتور سفارشی شده و راه حل های جامعی را برای کل سیستم شما ارائه دهد, لطفا با تکنسین ما تماس بگیرید, معمولی, برای دریافت پروپوزال حرفه ای باید اطلاعات زیر را بدانیم:
- براش یا Brushless: ترجیح مشتری
- توان خروجی (دبلیو): اسب بخار/وات/گشتاور با سرعت بار کامل
- ولتاژ (V): یعنی 12 ولت DC …….. 450V AC
- سرعت موتور (دور در دقیقه): چرخش در دقیقه شفت در ولتاژ بار کامل
- برنامه: به عنوان مثال. کشش, تهویه هوا, و غیره.
- وظیفه: اکثر موتورها دارای رتبه پیوسته هستند. اما برخی از برنامه ها ممکن است از موتورهایی استفاده کنند که برای کار متناوب طراحی شده اند
- پیکربندی/قاب: محصولات ما مطابق با استاندارد IEC هستند, ما همچنین می توانیم فلنج و شفت را مطابق نقشه مشتری سفارشی کنیم
- عملکرد کنترلر: به عنوان مثال. جلو/عقب, سرعت متغیر, مشخصات شتاب, و غیره.
