موتور آتشفشانی
مشخصات محصول
| نام تجاری: | آتشفشان الکتریک | شماره مدل: | VOL-IEC80S750-2P | تایپ کنید: | موتورهای مگنت دائمی |
| توان خروجی: | 1 HP | ولتاژ: | 220Vac, 380Vac | محدوده سرعت: | 3000دور در دقیقه |
| کنترل کننده: | استاندارد & سفارشی, اختیاری | ترمز: | اختیاری | کلاس عایق: | کلاس F/H |
| محوطه: | IP54 | لهستانی ها: | 2پ,… | سیم: | 100% مس |
| مسکن: | قاب آلومینیومی | کارایی: | کلاس های کارایی IE3 یا IE4 | ||
| وظیفه: | S1 (مستمر) | محل مبدا: | ژجیانگ, چین (سرزمین اصلی) | استاندارد: | IEC standard PMSM motors |
| برنامه: | وسایل نقلیه الکتریکی, معدن, فولاد, نساجی, غذا, شیمیایی, و صنایع نفت و گاز, وسیله نقلیه هدایت شونده خودکار, برنامه های کاربردی خاص, اسکوتر برقی… | ||||
توضیحات محصول
1 HP Output Power Permanent Magnet Motor offers with optional rated speed, مانند 1000 دور در دقیقه,1500دور در دقیقه,3000دور در دقیقه…, PLUS it is capable to be customized according to application.

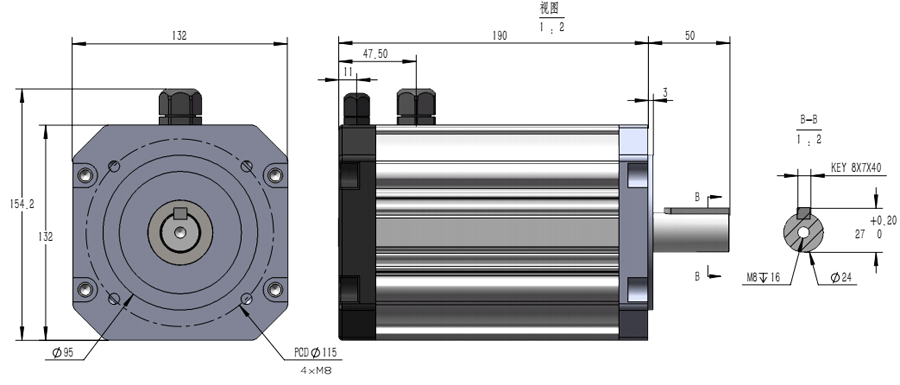

These 3 different speed 1HP motors are built strictly to the IEC standard, the motor configuration for flange and shaft are same as conventional three phase AC motors. Following datasheet for reference:
| تایپ کنید | خروجی | سرعت | گشتاور نامی | کارایی | اندازه قاب | نصب | |||
| KW | HP | دور در دقیقه | NM | % | B3 | B5 | B14 | ||
| VOL-IEC80S750-2P | 0.75 | 1 | 3000 | 2.38 | 90 | 80اس | yes | yes | yes |
| VOL-IEC80S750-4P | 0.75 | 1 | 1500 | 4.78 | 90 | 80اس | yes | yes | yes |
| VOL-IEC90S750-6P | 0.75 | 1 | 1000 | 7.16 | 90 | 90اس | yes | yes | yes |
پیکربندی
آهنربای دائمی که فاقد موتور dc برس برای ظرفیت کوچک و متوسط است, اکنون از انرژی مغناطیسی بالا استفاده می کند ,مواد Nd-Fe. حجم موتور بدون جاروبک آهنربای دائم به اندازه یک صندلی به اندازه موتور سه فاز ناهمزمان کوچک شده است..
در نتیجه, در VOLCANO ELECTRIC, در مقایسه با موتورهای AC معمولی, 1موتور دائمی HP که ما می توانیم در اندازه کوچکتر بسازیم, به اندازه یک صندلی به همان حجم کوچک شد, ما موتور فشرده نامیده ایم.

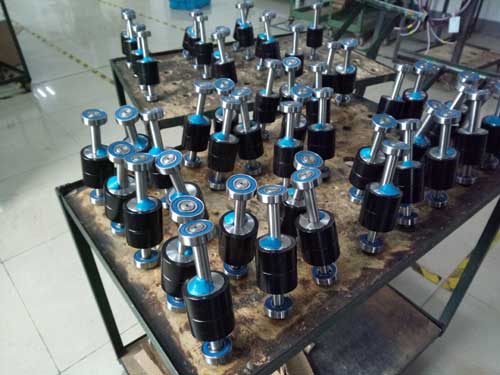

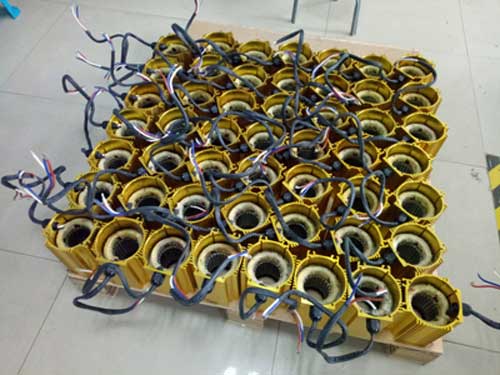

1قدرت خروجی hp مغناطیس دائمی موتورهای فشرده
لیست موتورهای PM استاندارد IEC
| تایپ کنید | خروجی | سرعت | گشتاور نامی | کارایی | اندازه قاب | نصب | |||
| KW | HP | دور در دقیقه | NM | % | B3 | B5 | B14 | ||
| VOL-IEC63S200-2P | 0.2 | 1/4 | 3000 | 0.64 | 90 | 63اس | بله | بله | بله |
| VOL-IEC63S200-4P | 0.2 | 1/4 | 1500 | 1.27 | 90 | 63اس | بله | بله | بله |
| VOL-IEC71S187-6P | 0.187 | 1/4 | 1000 | 1.78 | 90 | 71اس | بله | بله | بله |
| VOL-IEC71S375-2P | 0.375 | 1/2 | 3000 | 1.19 | 90 | 71اس | بله | بله | بله |
| VOL-IEC71S375-4P | 0.375 | 1/2 | 1500 | 2.38 | 90 | 71اس | بله | بله | بله |
| VOL-IEC80S375-6P | 0.375 | 1/2 | 1000 | 3.58 | 90 | 80اس | بله | بله | بله |
| VOL-IEC80S750-2P | 0.75 | 1 | 3000 | 2.38 | 90 | 80اس | بله | بله | بله |
| VOL-IEC80S750-4P | 0.75 | 1 | 1500 | 4.78 | 90 | 80اس | بله | بله | بله |
| VOL-IEC90S750-6P | 0.75 | 1 | 1000 | 7.16 | 90 | 90اس | بله | بله | بله |
| VOL-IEC90S1500-2P | 1.5 | 2 | 3000 | 4.78 | 92 | 90اس | بله | بله | بله |
| VOL-IEC90S1500-4P | 1.5 | 2 | 1500 | 9.55 | 92 | 90اس | بله | بله | بله |
| VOL-IEC100S1500-6P | 1.5 | 2 | 1000 | 14.33 | 92 | 100اس | بله | بله | بله |
| VOL-IEC90S2250-2P | 2.25 | 3 | 3000 | 7.16 | 92 | 90اس | بله | بله | بله |
| VOL-IEC100S2250-4P | 2.25 | 3 | 1500 | 14.33 | 92 | 100اس | بله | بله | بله |
| VOL-IEC112S2250-6P | 2.25 | 3 | 1000 | 21.48 | 92 | 112اس | بله | بله | بله |
| VOL-IEC112S3750-2P | 3.75 | 5 | 3000 | 11.94 | 92.5 | 112اس | بله | بله | بله |
| VOL-IEC112S3750-4P | 3.75 | 5 | 1500 | 23.88 | 92.5 | 112اس | بله | بله | بله |
ویژگی های موتورهای مگنت دائمی VOLCANO ELECTIRC SUPER PREMIUM EFFICIENCY
- مواد با انرژی مغناطیسی بالا, روتور با آهنرباهای قوی NdFeB ساخته شده است. که چگالی انرژی موتور را افزایش می دهد. راندمان موتور می تواند برسد 85% به طور کلی و حتی برخی از موتورها می توانند تا 92% .
- صدای کم
- افزایش دمای پایین, به دلیل راندمان بالاتر, اتلاف حرارت از موتور کمتر است, علاوه بر این, طراحی منحصر به فرد ما برای اتلاف گرما از خانه, کمک می کند تا گرما به سرعت دفع شود. در مقایسه با موتورهای AC معمولی, افزایش دما خیلی بهتر است.
موتورهای سفارشی
علاوه بر موتورهای استاندارد IEC, Volcano Electric می تواند موتور سفارشی شده و راه حل های جامعی را برای کل سیستم شما ارائه دهد, لطفا با تکنسین ما تماس بگیرید, معمولی, برای دریافت پروپوزال حرفه ای باید اطلاعات زیر را بدانیم:
- براش یا Brushless: ترجیح مشتری
- توان خروجی (دبلیو): اسب بخار/وات/گشتاور با سرعت بار کامل
- ولتاژ (V): یعنی 12 ولت DC …….. 450V AC
- سرعت موتور (دور در دقیقه): چرخش در دقیقه شفت در ولتاژ بار کامل
- برنامه: به عنوان مثال. کشش, تهویه هوا, و غیره.
- وظیفه: اکثر موتورها دارای رتبه پیوسته هستند. اما برخی از برنامه ها ممکن است از موتورهایی استفاده کنند که برای کار متناوب طراحی شده اند
- پیکربندی/قاب: محصولات ما مطابق با استاندارد IEC هستند, ما همچنین می توانیم فلنج و شفت را مطابق نقشه مشتری سفارشی کنیم
- عملکرد کنترلر: به عنوان مثال. جلو/عقب, سرعت متغیر, مشخصات شتاب, و غیره.
