BLDC vs. PMSM: Welches ist besser für Ihre Anwendung??

BLDC-Motoren und PMSMs stellen zwei Seiten derselben Medaille dar. Beide Typen nutzen Permanentmagnete und Synchronbetrieb. Jedoch, Sie unterscheiden sich hauptsächlich in den Steuerungsmethoden und den Gegen-EMF-Wellenformen.

Akademische Definitionen: BLDC als eine Art PMSM

Klassifizierung von Permanentmagnet-Synchronmotoren

Permanentmagnet-Synchronmotoren (PMSMs) werden nach ihrem Rotordesign und ihrer Magnetfelderzeugung kategorisiert. Zu den beiden primären Untertypen gehören:

• Oberflächenpermanentmagnet (SPM) Motoren: In diesen Motoren, Permanentmagnete haften an der Oberfläche des Rotors. Dieses Design vereinfacht die Konstruktion und erhöht die Drehmomentdichte.
• Innenliegender Permanentmagnet (IPM) Motoren: Hier, Im Rotor sind Permanentmagnete eingebettet. Diese Konfiguration verbessert die Leistung durch Optimierung der Magnetfeldverteilung.

Beide Typen nutzen Permanentmagnete, um ein konstantes Magnetfeld zu erzeugen, das mit dem rotierenden Magnetfeld des Stators interagiert, das durch Wechselstrom erzeugt wird. Während BLDC-Motoren eine ähnliche Konstruktion wie PMSMs haben, Sie unterscheiden sich hauptsächlich in ihren Gegen-EMF-Wellenformeigenschaften.

Ursprung des Begriffs „BLDC“.’

Der Begriff “bürstenloser Gleichstrommotor” (BLDC) entstand zur Beschreibung von Motoren, die ohne Bürsten arbeiten, die bei herkömmlichen Gleichstrommotoren üblich sind. BLDC-Motoren erzeugen aufgrund ihrer spezifischen Wicklungskonfigurationen typischerweise eine trapezförmige Gegen-EMK. Dieser Begriff hebt eher die Betriebseigenschaften des Motors als seine strukturellen Ähnlichkeiten mit PMSMs hervor.

Akademische Perspektiven auf ihre Beziehung

Akademische Forscher diskutieren häufig über die Beziehung zwischen BLDC-Motoren und PMSMs. Viele halten BLDC-Motoren für eine spezifische Umsetzung der PMSM-Technologie. Die folgende Tabelle fasst die wichtigsten Unterschiede und Gemeinsamkeiten zusammen:

Aspekt	BLDC-Motor	PMSM-Motor
Gegen-EMF-Wellenform	Trapezförmig	Sinusförmig
Aktuelle Erregung	Quasi-Rechteckwellenströme	Sinusförmige Ströme
Rotormagnete	Permanentmagnete am Rotor	Permanentmagnete am Rotor
Kommutierung	Elektronisch (keine Bürsten)	Elektronisch (keine Bürsten)
Kontrollmethoden	Sensorlose Techniken basierend auf der Rück-EMF-Erkennung	Sensorlose Techniken basierend auf der Rück-EMF-Erkennung
Leistungsvorteile	Bessere Drehzahl-Drehmoment-Eigenschaften, hohe effizienz, Zuverlässigkeit, Eignung für sicherheitskritische Anwendungen	Hohe Effizienz, gleichmäßiges Drehmoment durch sinusförmige Erregung
Einstufung	Wird als Teilmenge oder spezifische Implementierung der PMSM-Technologie betrachtet	Allgemeine Kategorie, einschließlich BLDC als Typ

Diese Beweise stützen die Annahme, dass BLDC-Motoren und PMSMs zwar grundlegende Konstruktionsmerkmale gemeinsam haben, Ihre Betriebseigenschaften und Kontrollstrategien zeichnen sie aus.

Strukturelle Unterschiede

Rotor- und Statorbau

Sowohl BLDC- als auch PMSM-Motoren weisen erhebliche strukturelle Ähnlichkeiten auf, insbesondere in ihren Rotor- und Statorkonstruktionen. Es bestehen jedoch Unterschiede in der Statorkonstruktion. In der folgenden Tabelle sind die wichtigsten Unterschiede aufgeführt:

Komponente	BLDC-Motor	PMSM-Motor
Stator	Stationärer Teil mit Wicklungen	Mit 3-Phasen-Wechselstromwicklungen
Rotor	Rotierendes Teil mit Permanentmagneten	Permanentmagnete am oder im Rotor
Stromquelle	Gleichstromversorgung	Wechselstromquelle / Wechselrichter

Wicklungskonfigurationen: Konzentriert vs. verteilt

Wicklungskonfigurationen spielen eine entscheidende Rolle für die Leistung beider Motortypen. BLDC-Motoren verwenden häufig konzentrierte Wicklungen, während PMSMs typischerweise verteilte Wicklungen verwenden.

Die folgende Tabelle fasst die Vor- und Nachteile der einzelnen Wicklungsarten zusammen:

Wicklungstyp	Vorteile	Nachteile
Konzentrierte Wicklungen	Einfachere Konstruktion und geringere Kosten.	Kann bei nicht passenden ESCs zu einer ungleichmäßigen Drehmomentabgabe führen, was zu Lärm und Ineffizienz führt.
Verteilte Wicklungen	Erzeugt eine sinusförmige Gegen-EMF, was zu einem reibungsloseren Betrieb führt.	Komplexere Konstruktion und typischerweise höhere Kosten.

Gegen-EMF-Wellenformen: Der grundlegende technische Unterschied

Was ist Gegen-EMF?

Gegen-EMF, oder gegenelektromotorische Kraft, ist ein entscheidendes Konzept beim Betrieb von Elektromotoren. Es bezieht sich auf die Spannung, die der Rotor eines Motors erzeugt, wenn er sich in einem Magnetfeld dreht. Diese Spannung ist der angelegten Spannung entgegengesetzt, daher der Begriff “zurück.”

Bei BLDC-Motoren, Die Gegen-EMK weist typischerweise eine Trapezform auf. Diese Wellenform resultiert aus den spezifischen Wicklungskonfigurationen, die in diesen Motoren verwendet werden. Umgekehrt, PMSM-Motoren erzeugen eine sinusförmige Gegen-EMK, Das ist glatter und kontinuierlicher. Die Form der Gegen-EMF-Wellenform hat erheblichen Einfluss auf die Betriebseigenschaften des Motors, einschließlich Drehmomenterzeugung und Effizienz.

Trapezförmige vs. sinusförmige Wellenformen

Die Unterscheidung zwischen trapezförmigen und sinusförmigen Wellenformen ist von grundlegender Bedeutung für das Verständnis der Leistungsunterschiede zwischen BLDC- und PMSM-Motoren.

Trapezförmige Wellenform:

• Gefunden in BLDC-Motoren.
• Einfachere Steuerungsalgorithmen führen zu einer einfacheren Implementierung.
• Jedoch, Diese Wellenform führt zu einer Drehmomentwelligkeit und einer verringerten Drehmomenterzeugung.

Sinusförmige Wellenform:

• Charakteristisch für PMSM-Motoren.
• Ermöglicht sanftere Bewegungen und maximale Drehmomenterzeugung.
• Erfordert komplexere Steueralgorithmen, verbessert jedoch die Gesamtleistung.

BLDC-Motoren, mit ihrer trapezförmigen Gegen-EMF, erzeugen diskrete Drehmomentimpulse. Diese Eigenschaft kann zu einer höheren Drehmomentwelligkeit führen, erhöhter Lärm, und verringerte Effizienz, vor allem bei niedrigeren Geschwindigkeiten. Im Gegensatz, PMSM-Motoren erzeugen aufgrund ihrer sinusförmigen Gegen-EMK ein gleichmäßiges und kontinuierliches Drehmoment. Dieses Design minimiert Drehmomentschwankungen und verbessert die Effizienz unter verschiedenen Betriebsbedingungen.

Einfluss der Wellenform auf das Motorverhalten

Die Form der Gegen-EMK-Wellenform spielt eine entscheidende Rolle bei der Bestimmung des Gesamtverhaltens von BLDC- und PMSM-Motoren. Die folgenden Punkte verdeutlichen den Einfluss der Wellenform:

Drehmomentwelligkeit:

• BLDC-Motoren erfahren aufgrund ihrer trapezförmigen Gegen-EMK eine höhere Drehmomentwelligkeit. Dies kann im Betrieb zu Vibrationen und Geräuschen führen.
• PMSM-Motoren, mit ihrer sinusförmigen Gegen-EMK, erzeugen ein gleichmäßigeres Drehmoment, was zu einem leiseren Betrieb führt.

Effizienz

• Die trapezförmige Gegen-EMK in BLDC-Motoren kann zu einer verringerten Effizienz führen, insbesondere bei niedrigeren Geschwindigkeiten. Die diskrete Art der Drehmomentabgabe kann die Leistung beeinträchtigen.
• Im Gegensatz, Die sinusförmige Gegen-EMK in PMSM-Motoren ermöglicht eine bessere Anpassung des Antriebsstroms, Steigerung der Effizienz über einen größeren Geschwindigkeitsbereich hinweg.

Komplexität kontrollieren:

• BLDC-Motoren profitieren aufgrund ihrer trapezförmigen Wellenform von einfacheren Steuerungsstrategien. Jedoch, Diese Einfachheit geht zu Lasten der Leistung.
• PMSM-Motoren erfordern ausgefeiltere Steuerungsmethoden, wie etwa die feldorientierte Regelung, um ihre sinusförmigen Gegen-EMK-Vorteile voll auszunutzen.

Kontrollmethoden und ihre Entwicklung

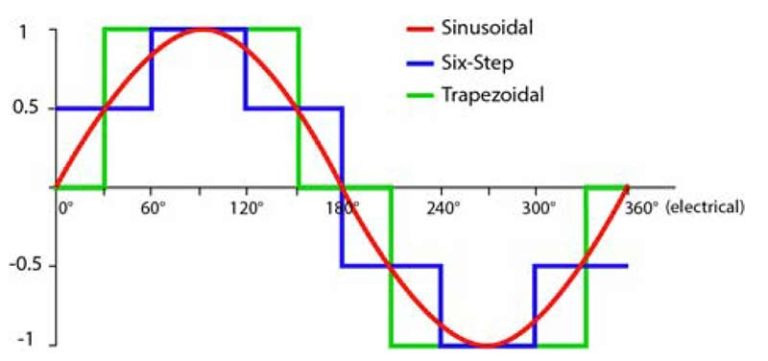

Traditionelle Kontrolle: Sechsstufige vs. sinusförmige PWM

BLDC-Motoren verwenden häufig eine sechsstufige Kommutierung, der den Motor mit Rechteckströmen antreibt. Diese Methode basiert auf Hall-Sensoren mit niedriger Auflösung zur Erkennung der Rotorposition und verwendet eine einfache Kommutierungslogik. Der Geschwindigkeitsregelbereich bleibt aufgrund der diskreten Art der Steuerung eng.

Im Gegensatz, PMSM-Motoren verwenden typischerweise eine sinusförmige Pulsweitenmodulation (PWM). Dieser Ansatz treibt den Motor mit sinusförmigen Strömen an, erfordern hochauflösende Encoder oder Resolver für eine präzise Rückmeldung der Rotorposition. Die Steuerungsalgorithmen umfassen komplexe Vektorsteuerungstechniken, Dies ermöglicht einen großen Geschwindigkeitsregulierungsbereich und einen reibungsloseren Betrieb.

Aspekt	Sechsstufige Kommutierung (BLDC-Motor)	Sinusförmiges PWM (PMSM)
Fahrmethode	Rechteckwellenansteuerung	Sinuswellenantrieb
Positionssensor	Niedrigauflösende Hall-Sensoren	Hochauflösende Encoder/Resolver
Kontrollalgorithmus	Einfache Kommutierungslogik	Komplexe Vektorkontrollalgorithmen
Geschwindigkeitsregulierungsbereich	Eng	Breit

Moderne Trends: Feldorientierte Kontroll- und Cross-Control-Techniken

Feldorientierte Steuerung (FOC) ist zur vorherrschenden Strategie für PMSM-Motoren geworden. FOC optimiert die Drehmomenterzeugung und Drehzahlregelung, indem es den Statorstrom präzise an das Rotormagnetfeld anpasst. Diese Methode verbessert die Drehmomentstabilität und den Wirkungsgrad, insbesondere bei Anwendungen wie Elektrofahrzeugen, die unterschiedlichen Lasten und Geländebedingungen ausgesetzt sind.

Zu den jüngsten Fortschritten gehören adaptive Echtzeit-Steuerungsstrategien. Diese Techniken überwachen kontinuierlich Motorparameter und passen Steueralgorithmen dynamisch an. Diese Anpassungsfähigkeit verbessert die Reaktionsfähigkeit und Leistung sowohl von BLDC- als auch von PMSM-Motoren unter verschiedenen Betriebsbedingungen.

Verschwimmende Grenzen zwischen BLDC- und PMSM-Steuerung

Moderne Steuerungsmethoden verwischen zunehmend die betrieblichen Unterschiede zwischen BLDC- und PMSM-Motoren. Durch den Einsatz von FOC und adaptiven Steuerungen können BLDC-Motoren ein gleichmäßigeres Drehmoment und einen besseren Wirkungsgrad erzielen, traditionell mit PMSMs verbunden. In der Zwischenzeit, PMSMs profitieren in einigen Anwendungen von vereinfachten Steuerungsschemata, Reduzierung von Kosten und Komplexität.

Leistungsvergleich

Effizienzunterschiede

PMSM-Motoren erreichen im Allgemeinen höhere Wirkungsgrade als BLDC-Motoren. Die sinusförmige Stromregelung in PMSMs ermöglicht eine bessere Abstimmung zwischen Statorstrom und Rotormagnetfeld, Verluste minimieren. BLDC-Motoren, dabei effizient, Aufgrund ihrer trapezförmigen Wellenform und einfacheren Steuerungsmethoden arbeiten sie normalerweise in einem etwas niedrigeren Effizienzbereich.

Motortyp	Effizienzbereich
BLDC	85% – 90%
PMSM	92% – 97%

PMSMs können Wirkungsgrade von bis zu erreichen 97%, Dadurch eignen sie sich für Anwendungen, die Energieeinsparungen und hohe Leistung erfordern. BLDC-Motoren bleiben eine kostengünstige Wahl, wenn ein etwas geringerer Wirkungsgrad akzeptabel ist.

Überlegungen zu Lärm und Vibrationen

Geräusche und Vibrationen hängen häufig mit Drehmomentschwankungen und Motorsteuerungsmethoden zusammen. BLDC-Motoren neigen aufgrund ihrer diskreten Drehmomentimpulse dazu, mehr hörbare Geräusche und mechanische Vibrationen zu erzeugen. Diese Effekte können in ruhigen Umgebungen oder Präzisionsmaschinen spürbar sein. PMSM-Motoren, mit gleichmäßiger Drehmomentabgabe und sinusförmigem Strom, arbeiten leiser und vibrationsärmer. Aufgrund dieser Eigenschaft eignen sich PMSMs bevorzugt für Anwendungen, die einen niedrigen Geräuschpegel erfordern, wie medizinische Geräte oder hochwertige Unterhaltungselektronik.

Anwendungsszenarien von BLDC-Motor und PMSM

Kostensensible und leistungsdichte Anwendungen (BLDC)

BLDC-Motoren zeichnen sich durch kostensensible und leistungsdichte Anwendungen aus. Die folgende Tabelle hebt Schlüsselsektoren hervor, in denen häufig BLDC-Motoren zum Einsatz kommen:

Industrie	Anwendungsbeschreibung
Automobil	Wesentlicher Innovationstreiber, Wird in Elektrofahrzeugen verwendet (Elektrofahrzeuge) und verschiedene Subsysteme.
Luft- und Raumfahrt	Bietet präzise Steuerung und hohe Leistungsdichte für bemannte und unbemannte Flüge.
Industrielle Automatisierung	Ermöglichen Sie präzise und zuverlässige Bewegungen in der intelligenten Fertigung.
Medizintechnik	Erfordert absolute Zuverlässigkeit und Präzision, häufig für tragbare medizinische Geräte.
Unterhaltungselektronik	Verbessert die Leistung und Effizienz alltäglicher Produkte.

Diese Anwendungen profitieren von der kompakten Größe und dem geringen Gewicht der BLDC-Motoren, Dadurch eignen sie sich für Geräte, bei denen Platz und Gewicht entscheidend sind.

Präzisions- und Glätteprioritätsanwendungen (PMSM)

PMSM-Motoren werden in Anwendungen bevorzugt, bei denen Präzision und Laufruhe von größter Bedeutung sind. In der folgenden Tabelle sind gängige Anwendungsbereiche für PMSM-Motoren aufgeführt:

Anwendungsbereich	Beschreibung
Industriemaschinen	Wird in CNC-Maschinen verwendet, Roboter, und Fördersysteme für eine präzise Bewegungssteuerung.
Elektrofahrzeuge (Elektrofahrzeuge)	Dient als Energiequelle für batteriebetriebene Züge und kleine Elektrofahrzeuge, Steigerung der Effizienz.
Direktantriebssysteme	Wird in elektromechanischen Aktuatoren und Windkraftanlagen eingesetzt, Vereinfachtes Design durch Eliminierung von Zahnrädern.
Hochleistungsmotorräder	Ausgestattet in Motorrädern wie dem Bikonit Raptor BK-28 für schnelle Reaktion und Energieeffizienz.

PMSMs werden zunehmend in hochpräzisen Anwendungen wie CNC-Maschinen und medizinischen Geräten eingesetzt. In CNC-Maschinen, Sie bieten die nötige Präzision für präzises Schneiden, Mahlen, und Bohren, was in der Fertigung und in der Luft- und Raumfahrt von entscheidender Bedeutung ist. Im medizinischen Bereich, Die Zuverlässigkeit und Genauigkeit von Motoren sind für die Leistung von Diagnosewerkzeugen von entscheidender Bedeutung, chirurgische Roboter, und medizinische Pumpen.

Überlappende Anwendungsfälle

Während BLDC- und PMSM-Motoren unterschiedliche Zwecke erfüllen, Einige Anwendungen profitieren von beiden Typen. Zum Beispiel, Beide Motortypen finden in Elektrofahrzeugen Verwendung, wo Effizienz und Leistung entscheidend sind. Zusätzlich, Sie können in der Robotik eingesetzt werden, wo Drehmomentglätte und Leistungsdichte von entscheidender Bedeutung sind. Diese Überschneidung ermöglicht es Ingenieuren, den am besten geeigneten Motor basierend auf spezifischen Projektanforderungen auszuwählen, Ausgleichskosten, Leistung, und Anwendungsanforderungen.

Entscheidungsleitfaden: Wahl zwischen BLDC und PMSM

Die Wahl zwischen BLDC- und PMSM-Motoren erfordert die Bewertung mehrerer Schlüsselfaktoren. Hier finden Sie wesentliche Überlegungen, die den Entscheidungsprozess leiten:

Bewerbungsvoraussetzungen:

• Drehmomentglätte: Wählen Sie PMSM für Anwendungen, die ein gleichmäßiges Drehmoment erfordern, wie CNC-Maschinen oder medizinische Geräte.
• Kostensensitivität: Entscheiden Sie sich bei Projekten mit begrenztem Budget für BLDC-Motoren, wie Unterhaltungselektronik oder Hobbyanwendungen.

Leistungsanforderungen:

• Effizienz: PMSMs bieten im Allgemeinen eine höhere Effizienz, Damit sind sie ideal für energiesensible Anwendungen.
• Drehmomentwelligkeit: BLDC-Motoren können eine höhere Drehmomentwelligkeit erzeugen, Dies kann die Leistung bei Präzisionsaufgaben beeinträchtigen.

Komplexität kontrollieren:

• Einfachheit: BLDC-Motoren verwenden einfachere Steuerungsmethoden, Dadurch lassen sie sich leichter in weniger anspruchsvollen Anwendungen implementieren.
• Erweiterte Kontrolle: PMSMs erfordern ausgefeiltere Kontrollstrategien, Geeignet für Hochleistungsumgebungen

Größe und Gewicht:

• Kompaktes Design: BLDC-Motoren haben oft einen kleineren Platzbedarf, vorteilhaft für tragbare Geräte.
• Leistungsdichte: PMSMs bieten eine höhere Leistungsdichte, Dadurch eignen sie sich für Anwendungen, bei denen der Platz begrenzt ist, die Leistung jedoch von entscheidender Bedeutung ist.

Lärm und Vibration:

• Leiserer Betrieb: PMSMs arbeiten leiser, Daher eignen sie sich besonders gut für lärmempfindliche Umgebungen.
• Höhere Geräuschpegel: BLDC-Motoren können aufgrund ihrer Drehmomentwelligkeit mehr Lärm erzeugen.

Durch Abwägen dieser Faktoren, Ingenieure können fundierte Entscheidungen treffen, die mit ihren Projektzielen übereinstimmen. Das Verständnis der Stärken und Schwächen jedes Motortyps führt zu einer besseren Leistung und Effizienz in der Endanwendung.

FAQ

Was ist der Hauptunterschied zwischen BLDC- und PMSM-Motoren??

BLDC-Motoren erzeugen eine trapezförmige Gegen-EMK, während PMSM-Motoren eine sinusförmige Gegen-EMK erzeugen. Dieser Unterschied wirkt sich auf ihre Effizienz aus, Drehmomentglätte, und Geräuschpegel.

Sind BLDC-Motoren kostengünstiger als PMSM-Motoren??

Ja, BLDC-Motoren haben typischerweise ein einfacheres Design und geringere Herstellungskosten, Dadurch sind sie für budgetsensible Anwendungen kostengünstiger.

Wie unterscheiden sich die Steuerungsmethoden zwischen BLDC- und PMSM-Motoren??

BLDC-Motoren verwenden häufig eine einfachere sechsstufige Kommutierung, während PMSM-Motoren für eine bessere Leistung eine komplexere sinusförmige PWM und eine feldorientierte Steuerung nutzen.
