موتور بركان
مواصفات المنتج
| اسم العلامة التجارية: | كهرباء بركان | رقم الموديل: | HSEPM38H220-188N17-S05 | يكتب: | محرك بتيار مستمر بدون فرش |
| طاقة الإخراج: | 2200دبليو | الجهد المستمر: | 380بطالة | نطاق السرعة: | 1700 دورة في الدقيقة |
| تنظيم السرعة | 0-10الخامس/RS485 | الكبح: | خياري | فئة العزل: | الفئة ف |
| الضميمة: | IP54 | البولنديين: | 16ص | سلك: | 100% نحاس |
| السكن: | الألومنيوم | كفاءة: | أي 5.0 | ||
| واجب: | S1 | مكان المنشأ: | تشجيانغ, الصين (البر الرئيسى) | معيار: | معيار اللجنة الانتخابية المستقلة |
| طلب: | تبريد مركز البيانات, التدفئة والتهوية وتكييف الهواء(التدفئة, تهوية, وتكييف الهواء), أنظمة التهوية الطبية, بيئات تربية الماشية | ||||
وصف المنتج

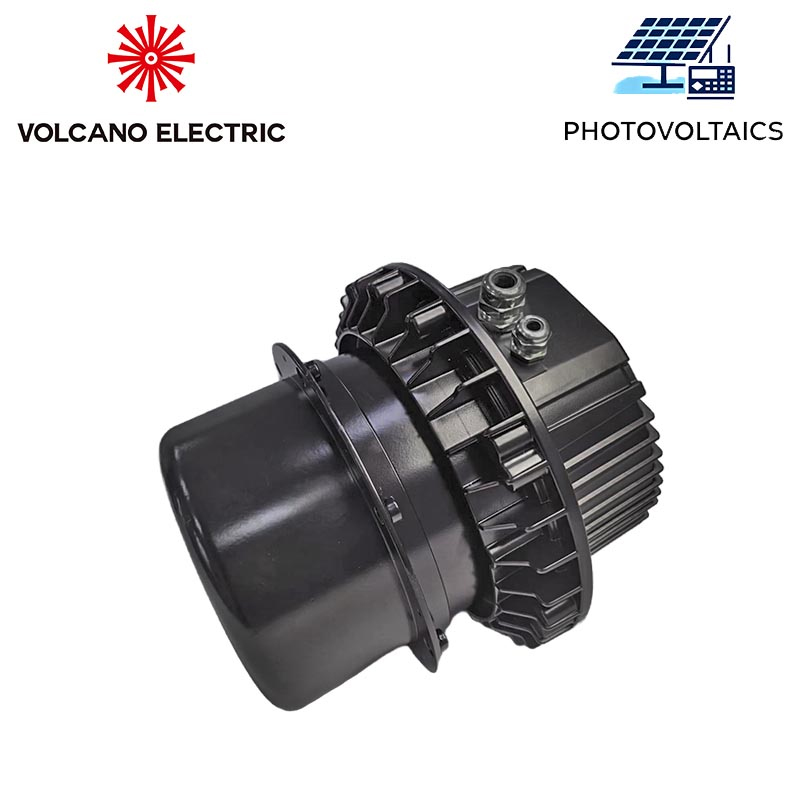

The EC outer rotor motor is an integrated drive motor designed specifically for fan systems. It integrates the rotor into the motor housing, places the stator inside, and incorporates EC (Electronic Commutation) technology. The built-in EC control module replaces traditional mechanical commutation. It precisely controls current commutation through electronic components to drive the rotor (housing) and rotate the impeller, achieving stepless speed regulation and intelligent control.
سمات
- Heat Dissipation Design: The rotating external rotor housing can directly dissipate heat from the motor interior. Its heat dissipation efficiency is 40% higher than that of internal rotor motors, avoiding performance degradation caused by high temperatures.
- Ultimate Energy Saving: Combined with EC technology and direct drive design, the motor efficiency reaches IE5 class (ultra-high efficiency level), saving 30%-60% more energy than traditional asynchronous motors. The energy-saving effect is particularly significant under low-load conditions.
- Low Noise and Stability: Without wear and vibration of transmission components, the operating noise is 5-15dB lower than that of traditional motor-fan combinations. The external rotor structure ensures more uniform force distribution, and the operating vibration value can be controlled below 2.8mm/s.
- Intelligent Controllability: It supports various control signals such as 0-10V, بوم, and RS485. It can automatically adjust the speed according to environmental parameters (على سبيل المثال, درجة حرارة, pressure) to adapt to different working condition requirements.
الضوئية
يمكن دمج المحرك عالي الجهد مع الوحدة الكهروضوئية وبطارية التخزين من خلال مولد الطاقة الشمسية الفريد عالي الجهد الذي ينتج الطاقة الشمسية,تكمل طاقة البطارية وطاقة الشبكة بعضها البعض لتوفير الطاقة لمحركات متعددة على مدار الساعة طوال أيام الأسبوع. تشكل هذه الحلول وحدة تحويل عالية الكفاءة لتحسين استخدام الطاقة الشمسية وخفض تكاليف الكهرباء بشكل كبير.
طلبق
أنظمة التدفئة والتهوية وتكييف الهواء: Central air conditioning fans, fresh air ventilators, and precision room air conditioners, suitable for scenarios with compact space and high requirements for energy saving and noise reduction.
Industrial Field: Industrial cooling fans, welding fume purifiers, and clean room ventilation equipment, capable of withstanding harsh working conditions with low maintenance needs.
Civilian Equipment: Household air purifiers, kitchen range hoods, and small ventilators, featuring small size for easy integration and better noise control.
Waiting for you and feel free to contact our team at info@volcanomotors.com for any technical support.nical support.
إعدادات
قائمة EC محرك الدوار الخارجي HSE188
| تعريف النموذج | الجهد المقنن(بطالة) | القوة المقدرة(كيلوواط) | السرعة المقدرة(دورة في الدقيقة) | تصنيف IP | درجة حرارة التشغيل | تنظيم السرعة |
| HSEPM38H220-188N17-S05 | 380 | 2.2 | 1700 | IP54 | -25درجه مئوية ~ +60 درجه مئوية | 0-10الخامس/RS485 |
| HSEPM38H250-188N34-S05 | 380 | 2.5 | 2400 | IP54 | -25درجه مئوية ~ +60 درجه مئوية | 0-10الخامس/RS485 |
| HSEPM38H350-188N16-S05 | 380 | 3.5 | 1600 | IP54 | -25درجه مئوية ~ +60 درجه مئوية | 0-10الخامس/RS485 |
| HSEPM38H350-188N27-S05 | 380 | 3.5 | 2700 | IP54 | -25درجه مئوية ~ +60 درجه مئوية | 0-10الخامس/RS485 |
| HSEPM38H400-188N21-S05 | 380 | 4 | 2100 | IP54 | -25درجه مئوية ~ +60 درجه مئوية | 0-10الخامس/RS485 |
| HSEPM38H550-188N17-S05 | 380 | 5.5 | 1700 | IP54 | -25درجه مئوية ~ +60 درجه مئوية | 0-10الخامس/RS485 |
مزايا EC الخارجي المحركات الدوارة
- التصميم الهيكلي:يستخدم تصميم مغناطيس موجة جيبية 10 أو 12 أو 16 قطبًا بأقطار خارجية للدوار تبلغ Φ102, Φ138، و Φ188.
- قوة & سرعة:دعم محركات الدفع المتكاملة التي تتراوح من 0.55 إلى 7.5 كيلو واط. سرعات محرك EC قابلة للتخصيص ومصممة خصيصًا لمتطلبات التطبيقات المحددة.
- توافق الجهد:يدعم تكوينات متعددة الجهد,بما في ذلك سلسلة التحكم في محرك الجهد العالي(220بطالة, 380بطالة, 110بطالة)
- نطاق الجهد الممتد:بدء تشغيل وتشغيل واسع الجهد قابل للتخصيص(± 30% التسامح)
- التحكم في السرعة:RS485/Modbus التحكم عن بعد في الاتصالات:0-10تنظيم السرعة بدون خطوات.
- دقة تحديد المواقع: أوضاع التحكم القابلة للتكوين, بدون مستشعر, التشفير المغناطيسي, التشفير الكهروضوئي, التشفير الدوارة, التشفير الخطيئة / كوس, التشفير المطلق
المحركات المخصصة
للمحركات المخصصة, يرجى الاتصال بالفني لدينا, عادي, علينا أن نعرف المعلومات التالية للحصول على عرض احترافي:
- نحى أو فرش: تفضيل العميل
- طاقة الإخراج (دبليو): القدرة الحصانية/الواط/عزم الدوران مُقدرة عند سرعة التحميل الكاملة
- الجهد االكهربى (V): أي 12 فولت تيار مستمر …….. 450الخامس و
- سرعة المحرك (دورة في الدقيقة): عدد الدورات في الدقيقة للعمود عند جهد التحميل الكامل
- طلب: على سبيل المثال. الجر, حالة الهواء, إلخ.
- واجب: يتم تصنيف معظم المحركات بشكل مستمر. ومع ذلك، قد تستخدم بعض التطبيقات محركات مصممة للخدمة المتقطعة
- التكوين/الإطار: منتجاتنا وفقا لمعايير IEC, يمكننا أيضًا تخصيص الحافة والعمود وفقًا لرسم العميل
- وظيفة التحكم: على سبيل المثال. للأمام/للخلف, سرعة متغيرة, الملف الشخصي للتسارع, إلخ.
