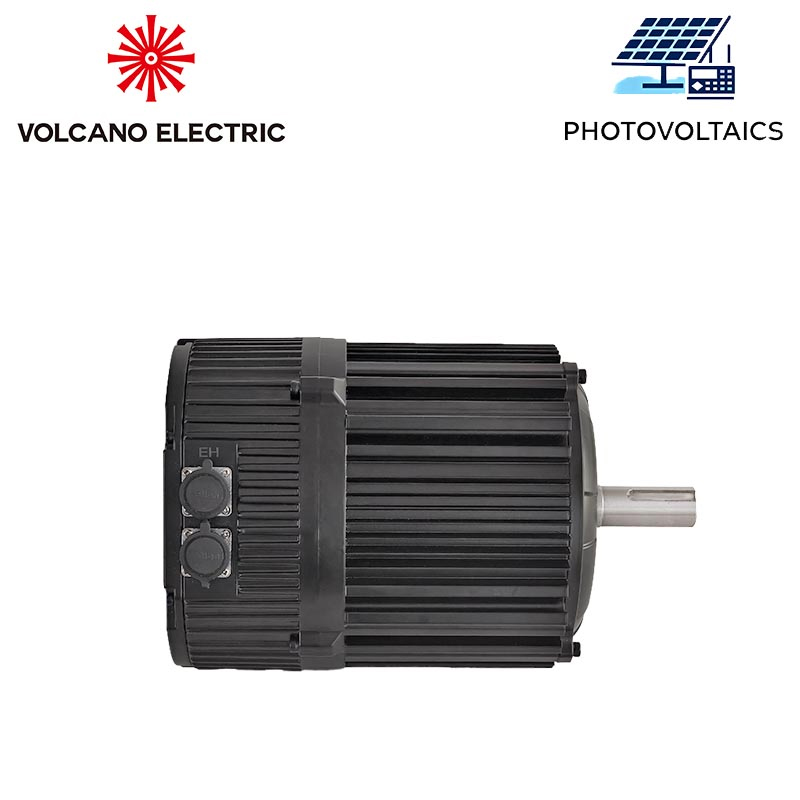

موتور بركان
مواصفات المنتج
| اسم العلامة التجارية: | كهرباء بركان | رقم الموديل: | HSE-PM22H075-160N04-S4X | يكتب: | محرك بتيار مستمر بدون فرش |
| طاقة الإخراج: | 750دبليو | الجهد المستمر: | 220بطالة | نطاق السرعة: | 460 دورة في الدقيقة |
| وضع التحكم | مقياس الجهد أو RS485/Mobus | الكبح: | خياري | فئة العزل: | الفئة ف |
| الضميمة: | IP67 | البولنديين: | 10ص | سلك: | 100% نحاس |
| السكن: | الألومنيوم | كفاءة: | أي 5.0 | ||
| واجب: | S1 | مكان المنشأ: | تشجيانغ, الصين (البر الرئيسى) | معيار: | معيار اللجنة الكهروتقنية الدولية |
| طلب: | تبريد مركز البيانات,التدفئة والتهوية وتكييف الهواء(التدفئة, تهوية, وتكييف الهواء), أنظمة التهوية الطبية, بيئات تربية الماشية | ||||
وصف المنتج
EC Internal Rotor Fans are a classic and mainstream type of EC fan, characterized by their motor rotor located inside the stator, connected to an independent impeller via a drive shaft. They combine the energy-saving advantages of EC technology with the stability of traditional internal rotor structures, making them a core ventilation solution for high-power, high-air-pressure, and large-scale application scenarios.
Structure
An EC internal rotor fan is an integration of electronically commutated (المفوضية الأوروبية) technology and a traditional internal rotor motor structure. Its key difference from external rotor fans lies in the connection method between the motor and impeller: Consists of a “permanent magnet synchronous internal rotor motor” + “independent impeller” + “drive shaft/coupling” + “EC control unit (وحدة نقدية أوروبية)”. The motor stator is fixed to the base, the rotor is nested inside the stator, and the external impeller is driven to rotate via a drive shaft.
Compared to traditional internal rotor AC fans, its core upgrades include “permanent magnet motor + electronic commutation + intelligent control”. It retains the traditional internal rotor structure’s advantages of “stable transmission and strong power-carrying capacity” while solving the low energy efficiency and inability to adjust speed of conventional AC fans.
الضوئية
يمكن دمج محرك المروحة Volcano Electric EC مع الوحدة الكهروضوئية وبطارية التخزين من خلال مولد الطاقة الشمسية الفريد عالي الجهد الذي ينتج الطاقة الشمسية,تكمل طاقة البطارية وطاقة الشبكة بعضها البعض لتوفير الطاقة لمحركات متعددة على مدار الساعة طوال أيام الأسبوع. ويشكل هذا الحل وحدة تحويل عالية الكفاءة لتحسين استخدام الطاقة الشمسية وتقليل تكاليف الكهرباء بشكل كبير.
في انتظارك ولا تتردد في الاتصال بفريقنا على info@volcanomotors.com للحصول على أي دعم فني.
إعدادات
قائمة EC للمحرك الدوار الداخلي HSE160
| تعريف النموذج | الجهد المقنن(بطالة) | القوة المقدرة(كيلوواط) | السرعة المقدرة(دورة في الدقيقة) | عزم الدوران المقدر(نانومتر) | شهادة | بروتوكول الاتصالات عن بعد | مستوى الحماية |
| HSE-PM38H075-160N06-S4X | 380 | 0.75 | 600 | 12 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H075-160N08-S4X | 380 | 0.75 | 850 | 8.5 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H110-160N07-S4X | 380 | 1.1 | 700 | 15 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H110-160N15-S4X | 380 | 1.1 | 1500 | 7 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H150-160N05-S4X | 380 | 1.5 | 580 | 25 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H150-160N06-S4X | 380 | 1.5 | 650 | 22 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H150-160N07-S4X | 380 | 1.5 | 700 | 20 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H150-160N09-S4X | 380 | 1.5 | 960 | 15 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H150-160N15-S4X | 380 | 1.5 | 1500 | 10 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H220-160N07-S4X | 380 | 2.2 | 750 | 28 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H220-160N11-S4X | 380 | 2.2 | 1100 | 19 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H220-160N14-S4X | 380 | 2.2 | 1400 | 14 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H350-160N11-S4X | 380 | 3.5 | 1150 | 30 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM38H350-160N15-S4X | 380 | 3.5 | 1500 | 22 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM22H075-160N04-S4X | 220 | 0.75 | 460 | 15.5 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM22H085-160N05-S4X | 220 | 0.85 | 560 | 14.5 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM22H150-160N15-S4X | 220 | 1.5 | 1500 | 14 | بدلة إي إم سي | مودبوس | IP67 |
| HSE-PM22H220-160N15-S4X | 220 | 2.2 | 1500 | 21 | بدلة إي إم سي | مودبوس | IP67 |
مزايا محركات الدوار الداخلي EC
- كفاءة عالية&توفير الطاقة:يفي بمعايير كفاءة الطاقة IE5.
- التحكم في السرعة:تنظيم السرعة المتكامل 0-10 فولت وتقنية التحكم عن بعد RS485-MODBUS.
- تصميم متكامل: المحرك الأمامي والمحرك الخلفي للضغط,أنظمة فعالة.
- نطاق جهد واسع:دعم 380VAC ± 20٪ تحمل الجهد.
- حماية المحرك: الجهد الزائد, تحت الجهد,الإفراط في التيار وحماية فقدان المرحلة
- التوافق الكهرومغناطيسي:يتوافق مع معايير EMC, تقليل التدخل.
المحركات المخصصة
للمحركات المخصصة, يرجى الاتصال بالفني لدينا, عادي, علينا أن نعرف المعلومات التالية للحصول على عرض احترافي:
- نحى أو فرش: تفضيل العميل
- طاقة الإخراج (دبليو): القدرة الحصانية/الواط/عزم الدوران مُقدرة عند سرعة التحميل الكاملة
- الجهد االكهربى (V): أي 12 فولت تيار مستمر …….. 450الخامس و
- سرعة المحرك (دورة في الدقيقة): عدد الدورات في الدقيقة للعمود عند جهد التحميل الكامل
- طلب: على سبيل المثال. الجر, حالة الهواء, إلخ.
- واجب: يتم تصنيف معظم المحركات بشكل مستمر. ومع ذلك، قد تستخدم بعض التطبيقات محركات مصممة للخدمة المتقطعة
- التكوين/الإطار: منتجاتنا وفقا لمعايير IEC, يمكننا أيضًا تخصيص الحافة والعمود وفقًا لرسم العميل
- وظيفة التحكم: على سبيل المثال. للأمام/للخلف, سرعة متغيرة, الملف الشخصي للتسارع, إلخ.
