موتور بركان
مواصفات المنتج
| اسم العلامة التجارية: | كهرباء بركان | رقم الموديل: | VOL-WSRS60 9S | يكتب: | محرك بتيار مستمر بدون فرش |
| التطوير التنظيمي للجزء الثابت: | 56.1مم | معرف الجزء الثابت: | 29.7مم | عرض الأسنان: | 6مم |
| عدد الفتحات: | 9 | البولنديين: | 6 أقطاب | فروع متعددة: | 1ص, 3ص |
| قوة: | 150واط ~ 600 واط | سرعة: | 500~6000 دورة في الدقيقة | سلك: | 100% لفائف النحاس |
| فئة العزل: | الفئة ف | شهادة: | م, أول, بنفايات | معيار: | اللجنة الانتخابية المستقلة أو مخصص |
| طلب: | محرك سيرفو, الروبوتات, مركبة كهربائية, محرك العاصمة بدون فرش, المنطقة الصناعية, مضخة | ||||
وصف المنتج

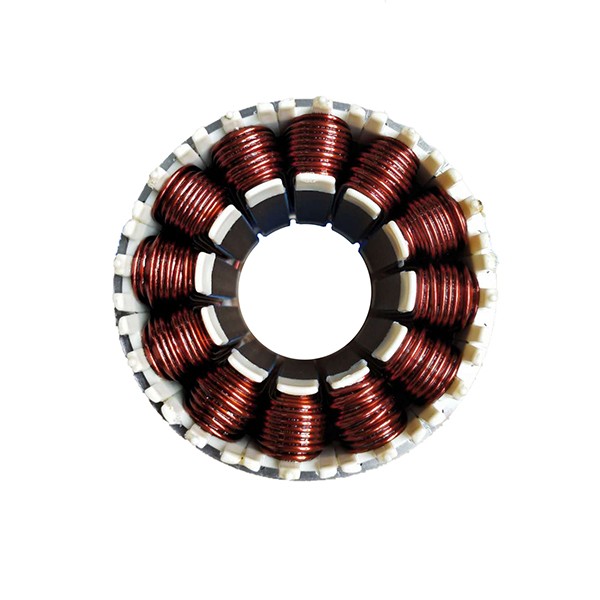

هذه المجموعة الثابتة والدوارة عالية الدقة (نموذج: VOL-WSRS60 9S) تم تصميمه حصريًا لمحركات المروحة BLDC, تتميز بالتصميم الهيكلي الأمثل وعمليات التصنيع المتقدمة لتتناسب مع الكفاءة العالية, متطلبات التشغيل المستقرة لتطبيقات محرك المروحة. إنه مكون أساسي مثالي للإنتاج الضخم لمحركات المروحة المختلفة BLDC, مع التوافق المتميز وكفاءة الإنتاج.
يتم تصنيع جميع المغناطيسات الدائمة لـ VOL-WSRS60 9S في مصنعنا الخاص, والتي تمكن من مراقبة الجودة الصارمة من إنتاج المواد الخام إلى معالجة المنتج النهائي, ضمان اتساق وموثوقية الأداء المغناطيسي, وتجنب مخاطر سلسلة التوريد للإنتاج الضخم لمحرك المروحة الخاص بك. نحن نقدم كلاً من دوارات SPM وIPM والمكونات المطابقة لهذا النموذج; تم تخصيص نوعي الدوار بدقة لضمان تلبية احتياجات التطبيقات المتنوعة لمحركات مروحة BLDC في سيناريوهات العمل ومتطلبات الأداء المختلفة.
بالنسبة للجزء الثابت, نحن نعتمد تصميمًا احترافيًا للقالب ذو سن واحد, ويتم استكمال عملية لف الأسلاك النحاسية بالكامل بواسطة معدات اللف الأوتوماتيكية المتقدمة. تعمل عملية الإنتاج المتكاملة والمحسنة هذه على التخلص من أخطاء التشغيل اليدوي, تحسين دقة اللف وتوحيد المنتج بشكل كبير. لأي دعم فني, استفسارات التخصيص, أو تفاصيل التعاون في الطلب بالجملة حول الجزء الثابت VOL-WSRS60 9S & الدوار لمحركات المروحة BLDC, لا تتردد في الاتصال بفريق المبيعات والفني المحترف لدينا على info@volcanomotors.com

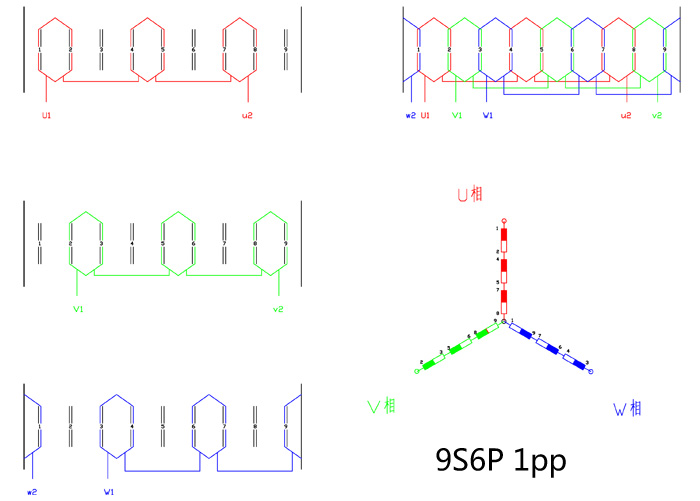

عرض فروع متعددة
بناء المحرك
يحتوي محرك التيار المستمر بدون فرش أيضًا على الجزء الثابت والدوار مثل محرك التيار المستمر الشائع, لكنه يلغي الفرش. الجزء الثابت المستخدم بواسطة صفائح الفولاذ السيليكونية والدوار مصنوع بواسطة مغناطيس دائم. يمكن أن يكون 2 القطبين الى 8 القطبين كما يحلو لك. مختلفة مع فرش العاصمة المحرك, يتم التحكم في تخفيف محرك BLDC إلكترونيًا. سوف نستخدم أجهزة استشعار القاعة للقيام بذلك. ويمكن أيضا استخدام التشفير المغناطيسي.

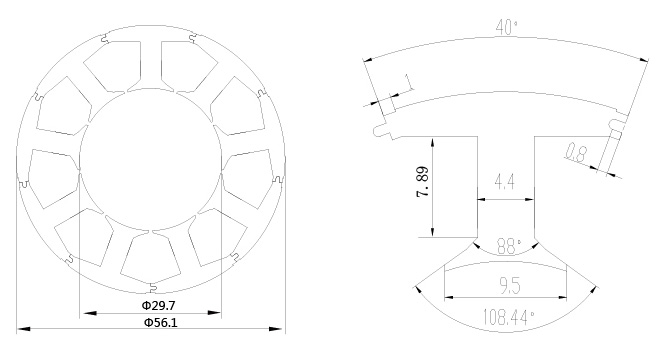

تحديد
| رقم الموديل | WSRS60 9S |
| القطر الخارجي للجزء الثابت | 56.1مم |
| القطر الداخلي للجزء الثابت | 29.7مم |
| عرض الأسنان | 6مم |
| عدد الفتحات | 9 |
| البولنديين | 6 أقطاب |
| فروع متعددة | 1ص أو 3ص |
| قوة | 150واط ~ 600 واط |
| سرعة | 500 ~ 6000 دورة في الدقيقة |
صور مفصلة
لف الجزء الثابت وقائمة الدوار
| يكتب | القطر الخارجي للجزء الثابت | القطر الداخلي للجزء الثابت | عرض الأسنان | عدد الفتحات | البولنديين | فروع متعددة | قوة | سرعة |
| مم | مم | مم | ص | ث | دورة في الدقيقة | |||
| المجلد-WSRS120 | 119 | 80 | 10 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-2000 | 500-5000 |
| المجلد-WSRS250 | 215.2 | 136.2 | 16 | 18 | 12 أو 24 أو 36 | 1 أو 2 أو 6 | 2000-60000 | 500-5000 |
| المجلد-WSRS220 | 200 | 120.1 | 19 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 2000-30000 | 500-5000 |
| المجلد-WSRS180 | 167.2 | 110 | 15 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 1000-15000 | 500-5000 |
| VOL-WSRS130 م | 122 | 80 | 12.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-3000 | 500-5000 |
| VOL-WSRS130 إس | 122 | 80 | 11.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-3000 | 500-5000 |
| فول-WSRS100 | 90 | 44.6 | 6.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-2000 | 500-6000 |
| VOL-WSRS80 9S | 76.4 | 44.6 | 7.2 | 9 | 6 | 1 أو 3 | 200-1000 | 500-6000 |
| VOL-WSRS80 12S | 77 | 40.5 | 7.2 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 200-1000 | 500-5000 |
| VOL-WSRS-60 9S | 56.1 | 29.7 | 6 | 9 | 6 | 1 أو 3 | 150-600 | 500-6000 |
| VOL-WSRS-60 12S | 57.8 | 30.5 | 5.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 150-600 | 500-5000 |
مزايا محركات التيار المستمر المصقولة
- تقليل التيار الدوامي
- انخفاض مستوى الضجيج
- يبرد قلب الجزء الثابت
- يقلل من فقدان التباطؤ
- يمكن تحقيق ملء أعلى للملف. يمكننا السيطرة 90% للجهد العالي, بينما 80% للجهد المنخفض
- تتوفر أدوات ختم مختلفة لحفظ التصميم الأولي
- توفير كبير في المواد مقارنة بالجزء الثابت من قطعة واحدة
- درجة مختلفة من المغناطيس
- خصائص مغناطيسية أفضل, انخفاض معدل إزالة المغناطيسية, والاتساق المغناطيسي العالي
- مغناطيس حلقي متعدد الأقطاب: أكثر استقرارا & تدفق مغناطيسي أقوى لتقليل المساحة الحركية وتحسين الأداء وفاصل أقل
تجارب مصممة لتصفية الجزء الثابت والدوار
لمحركات التيار المستمر المخصصة, يرجى الاتصال بالفني لدينا. عادي, علينا أن نعرف المعلومات التالية للحصول على عرض احترافي:
- نحى أو فرشتفضيل العميل
- طاقة الإخراج (دبليو) القدرة الحصانية/الواط/عزم الدوران مُقدرة عند سرعة التحميل الكاملة
- الجهد االكهربى (V) أي 12 فولت تيار مستمر …….. 220الخامس و
- سرعة المحرك (دورة في الدقيقة) عدد الدورات في الدقيقة للعمود عند جهد التحميل الكامل
- طلبعلى سبيل المثال. الجر, مكيفات, إلخ.
- واجب يتم تصنيف معظم المحركات بشكل مستمر. ومع ذلك، قد تستخدم بعض التطبيقات محركات مصممة للخدمة المتقطعة
- التكوين/الإطار منتجاتنا وفقا لمعايير IEC, يمكننا أيضًا تخصيص الحافة والعمود وفقًا لرسم العميل
- وظيفة التحكم على سبيل المثال. للأمام/للخلف, سرعة متغيرة, الملف الشخصي للتسارع, إلخ.
