موتور بركان
مواصفات المنتج
| اسم العلامة التجارية: | كهرباء بركان | رقم الموديل: | VOL-WSRS130 م | يكتب: | محرك بدون إطار |
| التطوير التنظيمي للجزء الثابت: | 122مم | معرف الجزء الثابت: | 80مم | عرض الأسنان | 12.5مم |
| عدد الفتحات: | 12 | البولنديين: | 8 | فروع متعددة: | 1ص/2ص/4ص |
| قوة: | 375واط ~ 2000 واط | سرعة: | 500~ 5000 دورة في الدقيقة | سلك: | 100% نحاس |
| فئة العزل: | ف | شهادة: | / |
وصف المنتج
VOL-WSRS130M optional to be designed with 12 فتحات 8 القطبين أو 10 أقطاب, and optional with 1pp, 2pp or 4pp windings, therefore the complete motors can be done compatible with different applications freely.
The stator is the stationary part of a rotary system, found in electric generators, electric motors, sirens, mud motors or biological rotors. في محرك كهربائي, يوفر الجزء الثابت مجالًا مغناطيسيًا دوارًا يدفع المحرك الدوار; في مولد, يقوم الجزء الثابت بتحويل المجال المغناطيسي الدوار إلى تيار كهربائي. في الأجهزة التي تعمل بالطاقة السائلة, يوجه الجزء الثابت تدفق السائل من أو إلى الجزء الدوار من النظام.
Regarding the coil winding, we use the automatic machine to do; it will save the cost and bring your much more benefit. The poles of these components are always 8 القطبين أو 10 أقطاب, but OEM is always fine.
نحن نصر على أن الجودة والصدق يأتي أولا. لا تتردد في الاتصال بفريقنا على info@volcanomotors.com للحصول على أي دعم فني.
عرض فروع متعددة
بناء المحرك
يحتوي محرك التيار المستمر بدون فرش أيضًا على الجزء الثابت والدوار مثل محرك التيار المستمر الشائع, لكنه يلغي الفرش. الجزء الثابت المستخدم بواسطة صفائح الفولاذ السيليكونية والدوار مصنوع بواسطة مغناطيس دائم. يمكن أن يكون 2 القطبين الى 8 القطبين كما يحلو لك. مختلفة مع فرش العاصمة المحرك, يتم التحكم في تخفيف محرك BLDC إلكترونيًا. سوف نستخدم أجهزة استشعار القاعة للقيام بذلك. ويمكن أيضا استخدام التشفير المغناطيسي.
تحديد
| رقم الموديل | WSRS130 م |
| القطر الخارجي للجزء الثابت | 122مم |
| القطر الداخلي للجزء الثابت | 80مم |
| عرض الأسنان | 12.5مم |
| عدد الفتحات | 12 |
| البولنديين | 8 القطبين أو 10 أقطاب |
| فروع متعددة | 1ص أو 2pp أو 4pp |
| قوة | 375واط ~ 3000 واط |
| سرعة | 500~5000 دورة في الدقيقة |

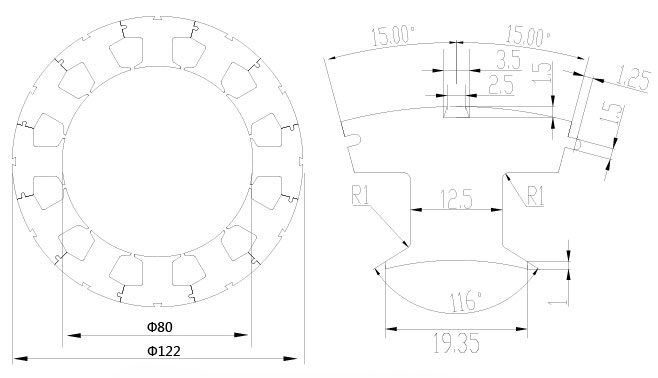

صور مفصلة
لف الجزء الثابت وقائمة الدوار
| يكتب | القطر الخارجي للجزء الثابت | القطر الداخلي للجزء الثابت | عرض الأسنان | عدد الفتحات | البولنديين | فروع متعددة | قوة | سرعة |
| مم | مم | مم | ص | ث | دورة في الدقيقة | |||
| المجلد-WSRS120 | 119 | 80 | 10 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-2000 | 500-5000 |
| المجلد-WSRS250 | 215.2 | 136.2 | 16 | 18 | 12 أو 24 أو 36 | 1 أو 2 أو 6 | 2000-60000 | 500-5000 |
| المجلد-WSRS220 | 200 | 120.1 | 19 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 2000-30000 | 500-5000 |
| المجلد-WSRS180 | 167.2 | 110 | 15 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 1000-15000 | 500-5000 |
| VOL-WSRS130 م | 122 | 80 | 12.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-3000 | 500-5000 |
| VOL-WSRS130 إس | 122 | 80 | 11.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-3000 | 500-5000 |
| فول-WSRS100 | 90 | 44.6 | 6.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 375-2000 | 500-6000 |
| VOL-WSRS80 9S | 76.4 | 44.6 | 7.2 | 9 | 6 | 1 أو 3 | 200-1000 | 500-6000 |
| VOL-WSRS80 12S | 77 | 40.5 | 7.2 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 200-1000 | 500-5000 |
| VOL-WSRS-60 9S | 56.1 | 29.7 | 6 | 9 | 6 | 1 أو 3 | 150-600 | 500-6000 |
| VOL-WSRS-60 12S | 57.8 | 30.5 | 5.5 | 12 | 8 أو 10 | 1 أو 2 أو 4 | 150-600 | 500-5000 |
مزايا محركات التيار المستمر المصقولة
- تقليل التيار الدوامي
- انخفاض مستوى الضجيج
- يبرد قلب الجزء الثابت
- يقلل من فقدان التباطؤ
- يمكن تحقيق ملء أعلى للملف. يمكننا السيطرة 90% للجهد العالي, بينما 80% للجهد المنخفض
- تتوفر أدوات ختم مختلفة لحفظ التصميم الأولي
- توفير كبير في المواد مقارنة بالجزء الثابت من قطعة واحدة
- درجة مختلفة من المغناطيس
- خصائص مغناطيسية أفضل, انخفاض معدل إزالة المغناطيسية, والاتساق المغناطيسي العالي
- مغناطيس حلقي متعدد الأقطاب: أكثر استقرارا & تدفق مغناطيسي أقوى لتقليل المساحة الحركية وتحسين الأداء وفاصل أقل
تجارب مصممة لتصفية الجزء الثابت والدوار
لمحركات التيار المستمر المخصصة, يرجى الاتصال بالفني لدينا. عادي, علينا أن نعرف المعلومات التالية للحصول على عرض احترافي:
- نحى أو فرشتفضيل العميل
- طاقة الإخراج (دبليو) القدرة الحصانية/الواط/عزم الدوران مُقدرة عند سرعة التحميل الكاملة
- الجهد االكهربى (V) أي 12 فولت تيار مستمر …….. 220الخامس و
- سرعة المحرك (دورة في الدقيقة) عدد الدورات في الدقيقة للعمود عند جهد التحميل الكامل
- طلبعلى سبيل المثال. الجر, مكيفات, إلخ.
- واجب يتم تصنيف معظم المحركات بشكل مستمر. ومع ذلك، قد تستخدم بعض التطبيقات محركات مصممة للخدمة المتقطعة
- التكوين/الإطار منتجاتنا وفقا لمعايير IEC, يمكننا أيضًا تخصيص الحافة والعمود وفقًا لرسم العميل
- وظيفة التحكم على سبيل المثال. للأمام/للخلف, سرعة متغيرة, الملف الشخصي للتسارع, إلخ.
